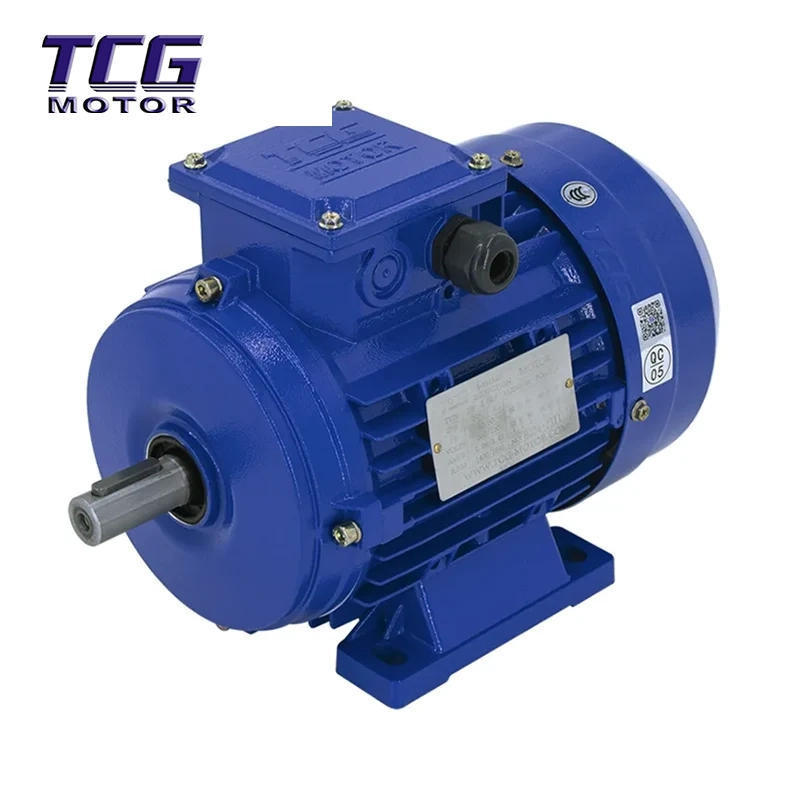

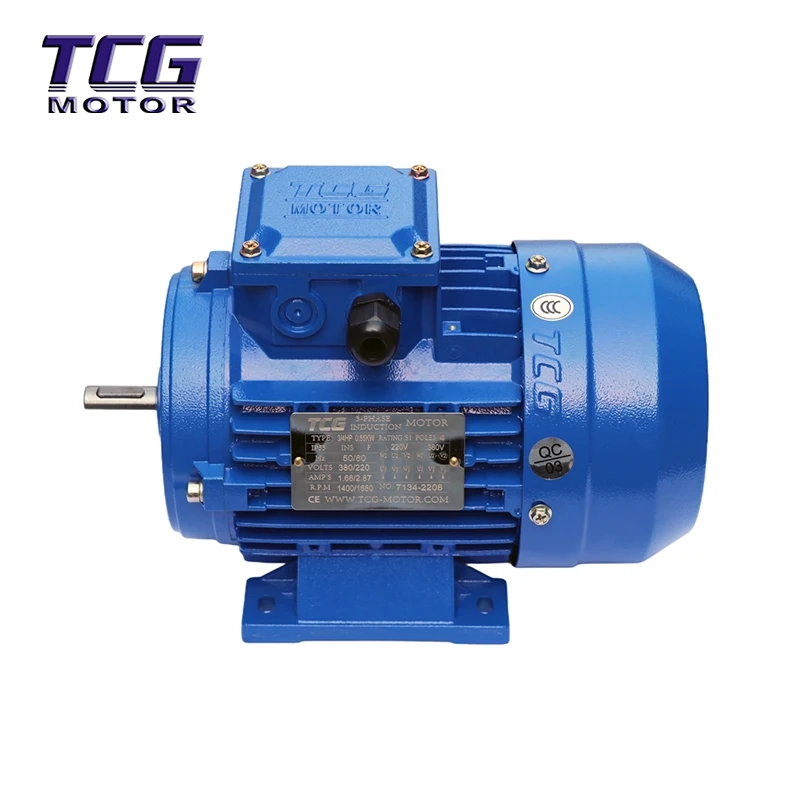

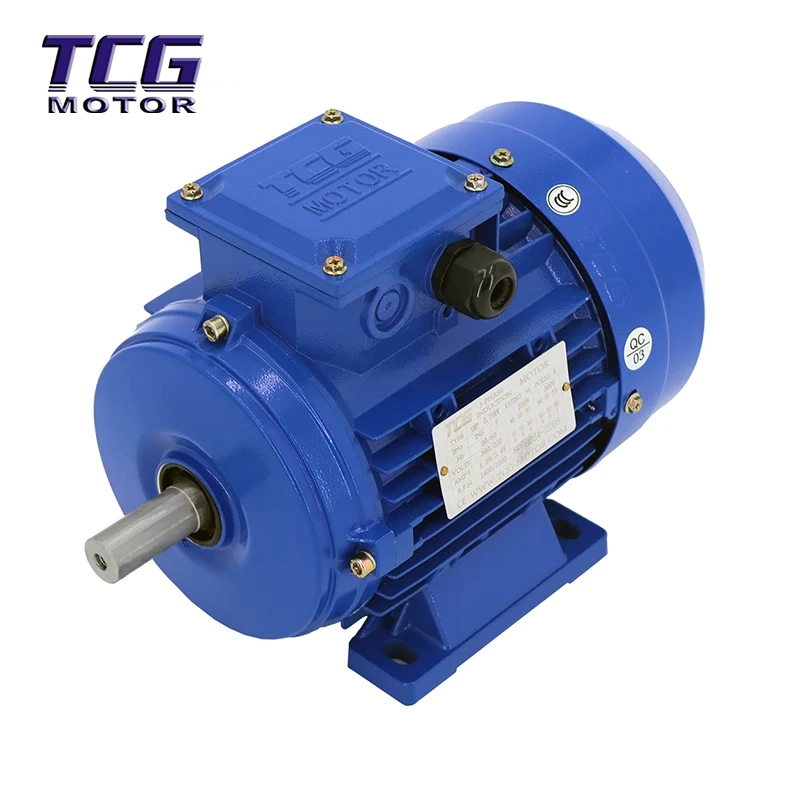

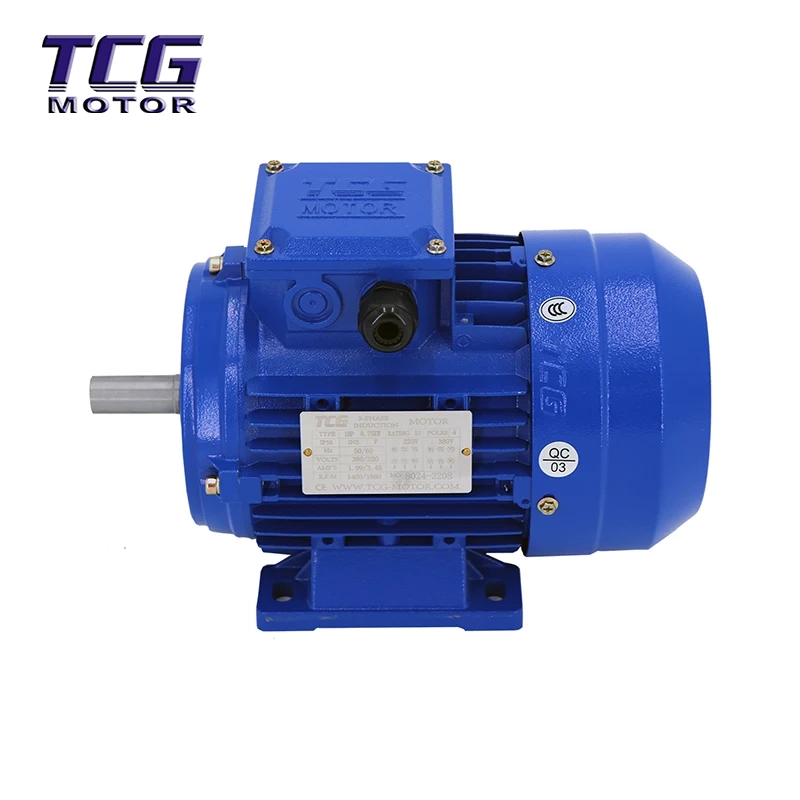

Hengfu aluminiumhusmotor B3 fotmonterad är designad för att utmärka sig i krävande miljöer och erbjuder ett brett effektområde från 0,06KW till 7,5KW över 8 standardramstorlekar. Denna motor är kompatibel med IEC-dimensioner och IE3-effektivitetsstandarder och har ett korrosionsbeständigt aluminiumhölje som säkerställer snabb kylning och ett lätt fotavtryck. Dess kärna är byggd för lång livslängd och använder precisions NSK-lager och klass F-isolering för att leverera stabil drift med lågt ljud även i fuktiga eller dammiga förhållanden. Som en Kina-baserad källfabrik förser vi globala kunder med stabila ledtider och anpassade monteringsalternativ, vilket gör den till den idealiska drivlösningen för transport, förpackning, livsmedelsbearbetning och kemisk utrustning.
Aluminiumhusmotorn B3 fotmonterad hela strukturen, bra tätningsprestanda. Och uppfyller standarden för IP55 för ytterskalsskydd.
Kylflänsdesign för kylning ger stor yta och hög termisk kapacitet, så att motorerna kan fungera bra i den mycket hemska driftsmiljön.
Exakt dynamisk balanskompensation och lågbrusande lager gör att motorn går smidigare och tystare.
Med F isoleringsklasser.
När den förinställda tätningsanordningen för den yttre axeln är ansluten till variatorn och reduceraren, blir tätningen säkrare.
Det finns den överlägsna utbytbarheten mellan IEC-storleksstandarden och den IM-monterade formen.
Yttre skal: Aluminiumlegering
Skaft: 40Cr stål värmeraffinerad
Elektromagnetisk tråd: Poly-QZ-2; Polymid QZY-2
Si stålplåt: DW470/600/800
Lager: C&U; NSK; NTN; SKF; ANDRA
RAL9006 silver
RAL5010 blå

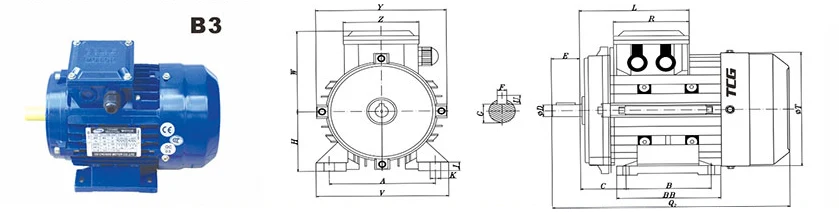

| Inga. | A | B | C | D | E | F | G | H | 1 | Q2 | U | V | W | Y | BB | L | R | T | Z | K | Motor med variabel frekvens |
| TC56 | 90 | 71 | 35 | 9 | 20 | 3 | 7.3 | 56 | 10 | 204 | 3 | 110 | 77 | 108 | 87 | 90 | 65 | 112 | 65 | 5.8 | - |
| TC63 | 100 | 80 | 43 | 11 | 23 | 4 | 8.8 | 63 | 9 | 222 | 4 | 126 | 84 | 119 | 100 | 101 | 70 | 120 | 70 | 8 | 282 |
| TC71 | 112 | 90 | 47 | 14 | 30 | 5 | 11.3 | 71 | 10 | 247 | 5 | 140 | 94 | 136 | 110 | 116 | 80 | 139 | 80 | 7 | 302 |
| TC80 | 125 | 100 | 51 | 19 | 40 | 6 | 15.8 | 80 | 10 | 287 | 6 | 159 | 108 | 153 | 125 | 130 | 90 | 156 | 90 | 10 | 343 |
| TC90 | 140 |
100 (125) |
56 | 24 | 50 | 8 | 20 | 90 | 12 |
315 (34) |
7 | 180 | 110 | 158 |
130 (155) |
134 | 90 | 162 | 90 | 10 |
370 (388) |
| TC100 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 14 | 389 | 7 | 200 | 150 | 191 | 176 | 134 | 104 | 196 | 104 | 12 | 443 |
| TC112 | 190 | 140 | 71 | 28 | 60 | 8 | 24 | 112 | 15 | 398 | 7 | 224 | 147 | 204 | 176 | 170 | 130 | 204 | 130 | 12 | - |
| TC132 | 216 |
140 (178) |
89 | 38 | 80 | 10 | 33 | 132 | 16 |
457 (503) |
8 | 255 | 174 | 243 |
185 (220) |
187 | 140 | 243 | 150 | 13 | - |

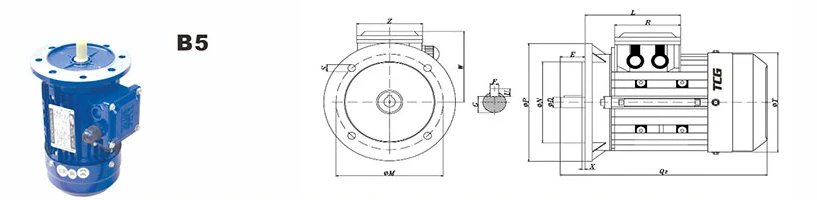

| Inga. | D | E | F | G | M | N | P | Q2 | S | U | W | X | L | R | T | Z | Motor med variabel frekvens |
| TC56 | 6 | 20 | 3 | 7.3 | 100 | 80 | 120 | 204 | 7 | 3 | 77 | 2.5 | 90 | 65 | 112 | 65 | - |
| TC63 | 11 | 23 | 4 | 8.8 | 115 | 95 | 140 | 222 | 9.5 | 4 | 84 | 3 | 97 | 70 | 120 | 70 | 282 |
| TC71 | 14 | 30 | 5 | 11.3 | 130 | 110 | 160 | 247 | 9.5 | 5 | 94 | 3.5 | 115 | 80 | 139 | 80 | 302 |
| TC80 | 19 | 40 | 6 | 15.8 | 165 | 130 | 200 | 286 | 11 | 6 | 108 | 3.5 | 130 | 90 | 156 | 90 | 343 |
| TC90 | 24 | 50 | 8 | 20 | 165 | 130 | 200 |
315 (340) |
11 | 7 | 111 | 3.5 | 129 | 90 | 162 | 90 |
370 (388) |
| TC100 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 390 | 15 | 7 | 150 | 4 | 141 | 104 | 196 | 104 | 443 |
| TC112 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 398 | 15 | 7 | 147 | 4 | 170 | 130 | 204 | 130 | - |
| TC132 | 38 | 80 | 10 | 33 | 265 | 230 | 300 |
457 (503) |
15 | 8 | 174 | 4 | 187 | 140 | 243 | 150 | - |
Obs: Frekvensomvandling, bromsning och kodare kan läggas till; Likriktaren till DC-bromsmotorn är extern, med samma storlek som ovan. () representerar storlekar på 90L och 132M.
| TYP |
DRIVA (KW) |
Betygsatt Hastighet (R/MIN) |
Betygsatt Nuvarande (A) |
Driva Faktor COSΦ |
Betygsatt Vridmoment (W.N) |
Uppstart Koefficient |
Lager Koefficient |
Överbelastning Koefficient |
Vikt (kg) |
|
2P n0=3000r/min |
|||||||||
| TC5612 | 0.09 | 2800 | 0.32 | 0.68 | 0.307 | 2.3 | 2.3 | 6 | 2.6 |
| TC5622 | 0.12 | 2800 | 0.38 | 0.71 | 0.410 | 2.3 | 2.3 | 6 | 3.1 |
| TC5632 | 0.18 | 2800 | 0.65 | 0.70 | 0.614 | 2.3 | 2.3 | 6 | 3.6 |
| TC6312 | 0.18 | 2800 | 0.51 | 0.80 | 0.614 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6322 | 0.25 | 2800 | 0.67 | 0.81 | 0.853 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6332 | 0.37 | 2800 | 1.05 | 0.78 | 1.26 | 2.2 | 2.2 | 6.1 | 4.2 |
| TC7112 | 0.37 | 2800 | 0.98 | 0.81 | 1.26 | 2.2 | 2.2 | 6.1 | 5.4 |
| TC7122 | 0.55 | 2800 | 1.33 | 0.82 | 1.88 | 2.2 | 2.3 | 6.1 | 5.9 |
| TC7132 | 0.75 | 2800 | 1.82 | 0.83 | 2.56 | 2.3 | 2.3 | 6.1 | 6.4 |
| TC8012 | 0.75 | 2800 | 1.78 | 0.83 | 2.56 | 2.2 | 2.3 | 6.1 | 8.1 |
| TC8022 | 1.1 | 2800 | 2.49 | 0.84 | 3.75 | 2.2 | 2.3 | 7 | 9.3 |
| TC90S2 | 1.5 | 2840 | 3.34 | 0.84 | 5.04 | 2.2 | 2.3 | 7 | 10.9 |
| TC90L2 | 2.2 | 2840 | 4.69 | 0.85 | 7.40 | 2.2 | 2.3 | 7 | 13.8 |
| TC100L2 | 3 | 2860 | 6.14 | 0.87 | 10.0 | 2.2 | 2.3 | 7.5 | 19.6 |
| TYP |
DRIVA (KW) |
Betygsatt Hastighet (R/MIN) |
Betygsatt Nuvarande (A) |
Driva Faktor COSΦ |
Betygsatt Vridmoment (W.N) |
Uppstart Koefficient |
Lager Koefficient |
Överbelastning Koefficient |
Vikt (kg) |
|
4P n0=1500r/min |
|||||||||
| TC5614 | 0.06 | 1380 | 0.28 | 0.58 | 0.410 | 2.4 | 2.4 | 6 | 3.3 |
| TC5624 | 0.09 | 1380 | 0.39 | 0.61 | 0.614 | 2.4 | 2.4 | 6 | 3.3 |
| TC5634 | 0.12 | 1380 | 0.52 | 0.62 | 0.819 | 2.4 | 2.4 | 6 | 3.8 |
| TC6314 | 0.12 | 1380 | 0.43 | 0.72 | 0.819 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6324 | 0.18 | 1380 | 0.61 | 0.73 | 1.23 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6334 | 0.25 | 1380 | 0.86 | 0.67 | 1.71 | 2.1 | 2.2 | 5.2 | 4.5 |
| TC6344 | 0.37 | 1380 | 1.2 | 0.67 | 2.50 | 2.1 | 2.2 | 5.2 | 4.8 |
| TC7114 | 0.25 | 1400 | 0.76 | 0.74 | 1.71 | 2.1 | 2.2 | 5.2 | 5.2 |
| TC7124 | 0.37 | 1400 | 1.07 | 0.75 | 2.53 | 2.1 | 2.2 | 5.2 | 5.3 |
| TC7134 | 0.55 | 1400 | 1.66 | 0.7 | 3.75 | 2.4 | 2.3 | 5.2 | 6.2 |
| TC7144 | 0.75 | 1400 | 2.1 | 0.68 | 5.12 | 2.4 | 2.3 | 6 | 7.2 |
| TC8014 | 0.55 | 1400 | 1.54 | 0.75 | 3.75 | 2.4 | 2.3 | 5.2 | 7.8 |
| TC8024 | 0.75 | 1400 | 1.99 | 0.76 | 5.12 | 2.3 | 2.3 | 6 | 9.3 |
| TC8034 | 1.1 | 1400 | 2.78 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 10.6 |
| TC90S4 | 1.1 | 1420 | 2.80 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 11.3 |
| TC90L4 | 1.5 | 1420 | 3.65 | 0.79 | 10.1 | 2.3 | 2.3 | 6 | 14.2 |
| TC100L1-4 | 2.2 | 1420 | 5.05 | 0.81 | 14.8 | 2.3 | 2.3 | 7 | 19.7 |
| TC100L2-4 | 3 | 1420 | 6.64 | 0.82 | 20.2 | 2.3 | 2.3 | 7 | 23.9 |
| TYP |
DRIVA (KW) |
Betygsatt Hastighet (R/MIN) |
Betygsatt Nuvarande (A) |
Driva Faktor COSΦ |
Betygsatt Vridmoment (W.N) |
Uppstart Koefficient |
Lager Koefficient |
Överbelastning Koefficient |
Vikt (kg) |
|
2P n0=3000r/min |
|||||||||
| TC7116 | 0.18 | 910 | 0.71 | 0.66 | 1.88 | 1.9 | 2.0 | 4.0 | 6.0 |
| TC7126 | 0.25 | 910 | 0.92 | 0.68 | 2.62 | 1.9 | 2.0 | 4.0 | 7.2 |
| TC8016 | 0.37 | 910 | 1.27 | 0.70 | 3.88 | 1.9 | 2.0 | 4.7 | 7.8 |
| TC8026 | 0.55 | 910 | 1.74 | 0.72 | 5.77 | 1.9 | 2.1 | 4.7 | 9.2 |
| TC90S6 | 0.75 | 920 | 2.23 | 0.72 | 7.78 | 2.0 | 2.1 | 5.5 | 11.6 |
| TC90L6 | 1.1 | 920 | 3.10 | 0.73 | 11.4 | 2.0 | 2.1 | 5.5 | 14.3 |
| TC100L6 | 1.5 | 940 | 3.89 | 0.75 | 15.2 | 2.0 | 2.1 | 5.5 | 18.4 |
Obs: parametrarna ovan är under villkor: 3 faser Y2-38OV/5OHz
1. Vilka effektivitetsstandarder uppfyller dina motorer?
Vår aluminiumhusmotor B3 fotmonterad uppfyller IE3 effektivitetsnivå enligt IEC 60034-30-1. För marknader som kräver högre effektivitet erbjuder vi även IE4 premium effektivitetsmodeller på begäran. Alla motorer uppfyller GB18613-2020 och internationella energiföreskrifter.
2. Vad finns det för effektområde och ramstorlekar?
Vår aluminiumhusmotor B3 fotmonterad täcker 0,06KW till 7,5KW med 8 standard ramstorlekar. Vi erbjuder även anpassning för speciella effektklasser och monteringsmått för att möta specifika projektbehov.
3. Vilka certifieringar har du för export?
Vi tillhandahåller ISO9001, CE och CCC-certifieringar. Våra motorer tillverkas enligt IEC- och GB-standarder, vilket säkerställer överensstämmelse med de flesta internationella marknader inklusive Europa, Sydostasien, Mellanöstern och Sydamerika.
4. Kan jag få OEM eller anpassade motorer?
Ja, TCG är en professionell kinesisk fabrik som erbjuder fullständiga OEM/ODM-tjänster. Vi stöder anpassade axelmaterial (rostfritt stål 304/316), specialfärger (RAL-kod), spänningsanpassning, värmare, temperatursensorer och varumärkesalternativ.
5. Vad är ledtiden för massbeställningar?
Som tillverkare med egen produktion är vår standardledtid 15–20 arbetsdagar för massbeställningar. Provbeställningar kan ordnas inom 7–10 dagar. Vi stöder även FOB- och CIF-fraktvillkor.
6. Vilka monteringstyper finns tillgängliga?
Vi erbjuder olika monteringskonfigurationer inklusive B3 (fotmonterad), B5 (flänsmonterad), B14 (ansiktsmonterad) och B35 (kombinerad). Den fotmonterade typen B3 är den vanligaste för industriella applikationer.
7. Hur säkerställer du produktkvalitet och energieffektivitet?
Varje motor genomgår 100 % testning före leverans, inklusive tester av tomgångsström, vibrationer, buller och isolationsresistans. Vi använder NSK- eller SKF-lager, högkvalitativt kiselstål (DW470/600/800) och 100 % rena kopparlindningar med klass F-isolering för att säkerställa långsiktig tillförlitlighet och hög effektivitet.
8. Vad är garantin och supporten efter försäljning?
Vi erbjuder en standardgaranti på 18 månader från leveransdatum. Vårt tekniska team tillhandahåller fjärrsupport, reservdelsförsörjning och felsökningshjälp. Vid större projekt kan vi även ordna vägledning på plats vid behov.
