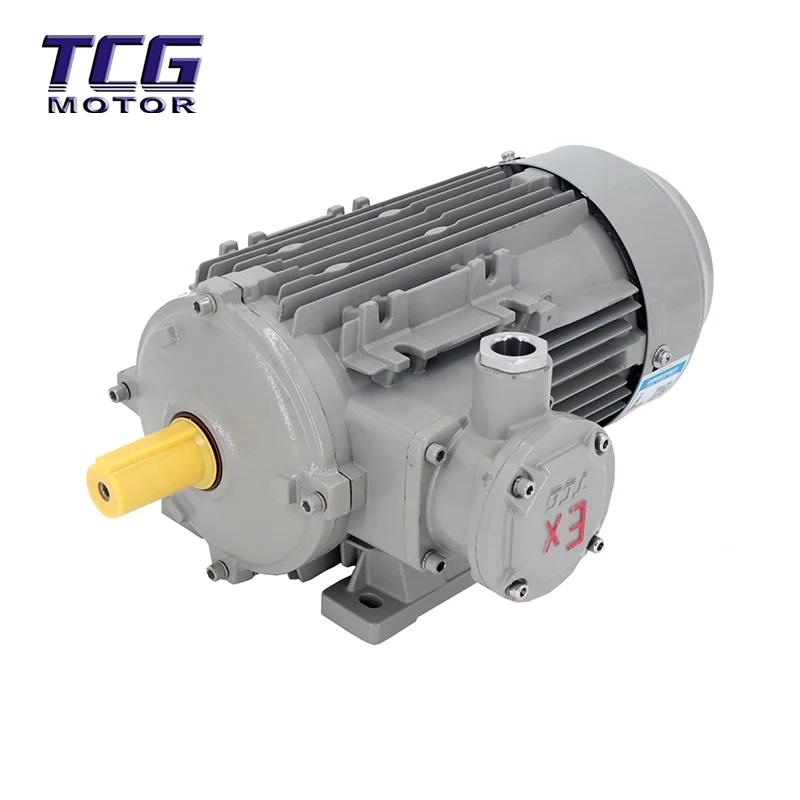

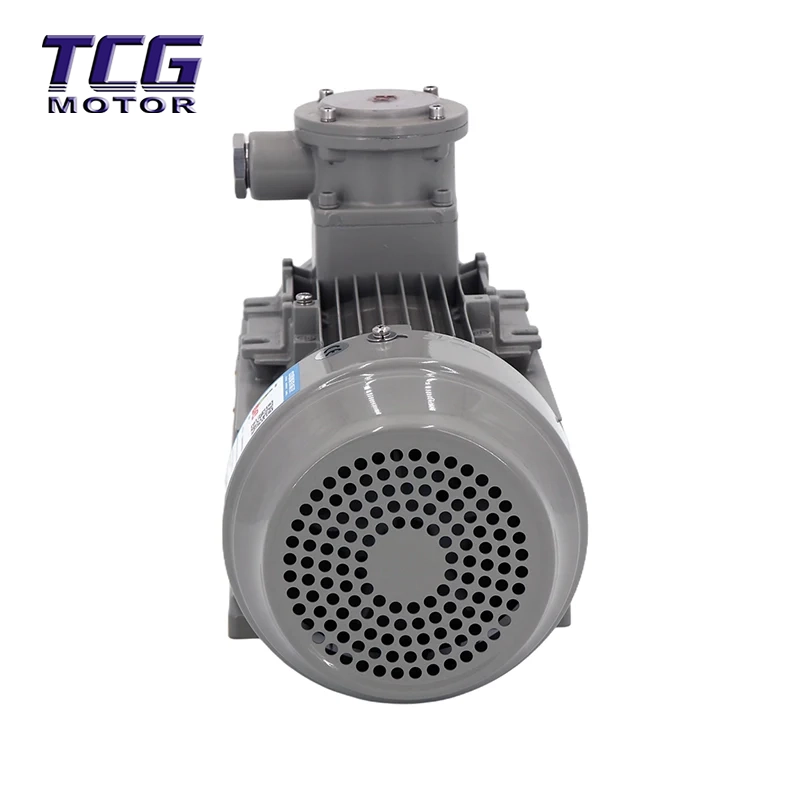

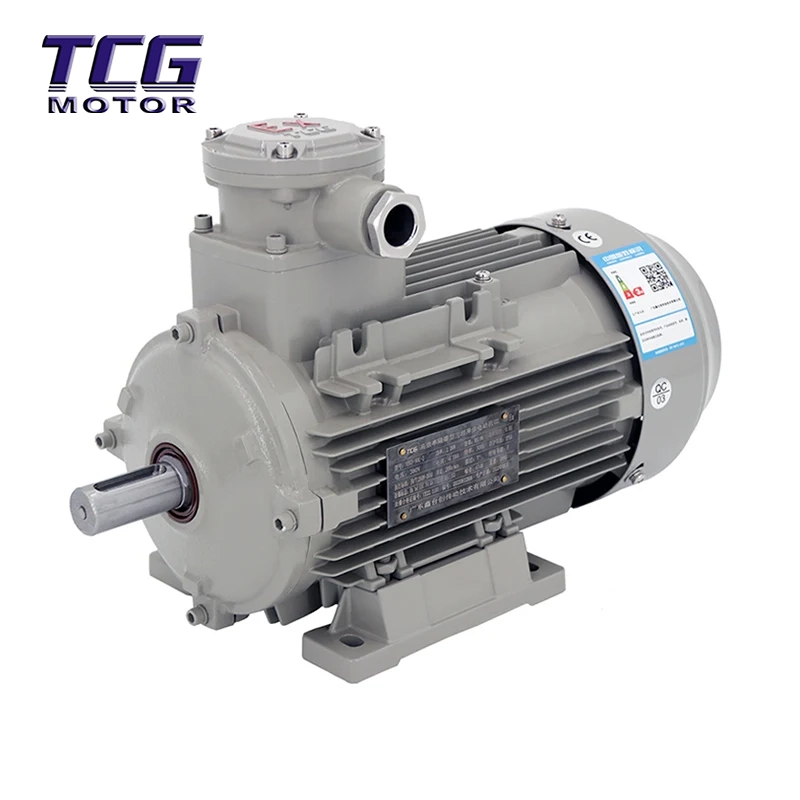

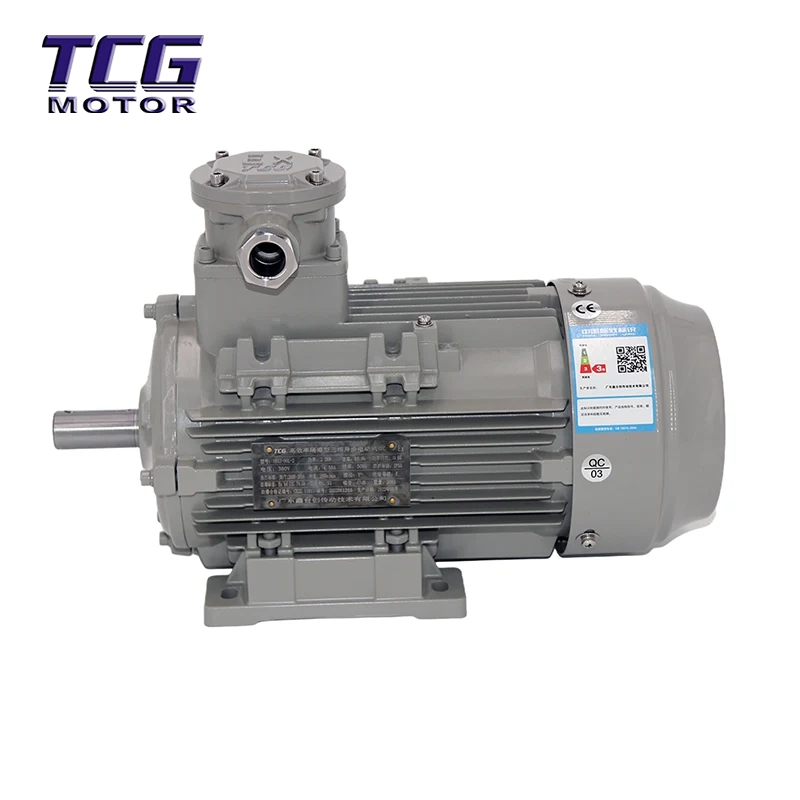

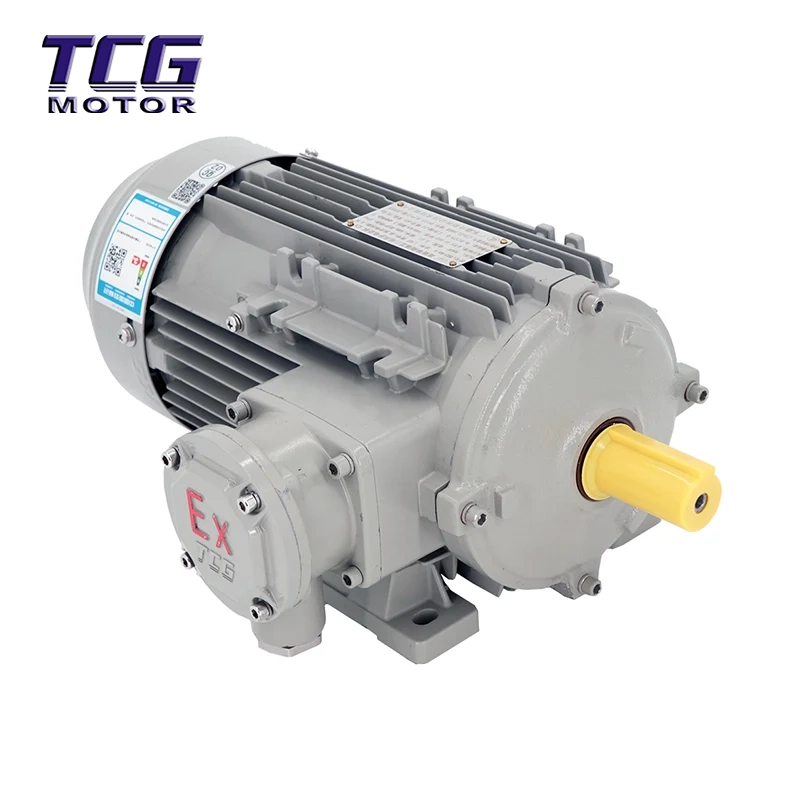

Ex d IIC T4 Explosionssäker Motor B3 Montering är lämplig för användning som allmän drivkraft i utrustning placerad på platser som innehåller brandfarliga gaser eller explosiva blandningar som bildas av ångor och luft. Det används främst inom petroleum- och kemisk industri, och används också i stor utsträckning inom textil, metallurgi, stadsgas, transport, spannmåls- och oljebearbetning, papperstillverkning, medicin och andra industrier.
Ex d IIC T4 explosionssäker motor B3 monteringseffektivitetsindex överensstämmer med nivå 3 i GB/T 18613-2020 "Minsta tillåtna värden och energieffektivitetsgrader för små och medelstora trefasasynkrona motorer". NSK-lager är antagna.
Ex d IIC T4 explosionssäker motor B3-montering har hög effektivitet och energibesparingar, med fördelarna med stor temperaturstegringsmarginal, lång livslängd, låg vibration, lågt ljud och hög tillförlitlighet. Det är den första inhemskt utvecklade flamsäkra trefasa asynkronmotorn med ett hus av aluminiumlegering. Jämfört med traditionella gjutjärnshöljen är den lättare, mer kompakt och har ett mer raffinerat utseende.
Valfri extrautrustning, såsom lindningstemperaturgivare, lagertemperaturgivare, temperaturgivare och värmare, kan tillhandahållas på begäran.
Modell: YBX3-serien trefas asynkronmotor
Effekt: 0,18kW till 315kW
Statorpoler: 2P, 4P, 6P, 8P
Installationstyp: B3, B5, B14, B35
YBX3-serien högeffektiv flamsäker trefas asynkronmotor
Explosionssäker "Exd"-motor är en typ av flamsäker motor. Dess princip är att placera komponenter som kan generera gnistor, ljusbågar eller farliga höga temperaturer under normal drift inuti en flamsäker hölje. Kapslingen kan motstå det inre trycket utan att skadas och säkerställer att energin reduceras till en nivå som är otillräcklig för att antända den yttre atmosfären när den inre flamman fortplantar sig genom springorna.
Klass II är vidare indelad enligt följande:
● Klass IIA: representativ gas är propan;
● Klass IIB: representativ gas är eten;
● Klass IIC: representativ gas är väte och acetylen.
Exempel på vanliga brandfarliga gaser, ångor och temperaturgrupper för klass II visas i tabell 1.
Obs: Utrustning märkt IIB är också lämplig för tillämpningar som kräver IIA. Utrustning märkt IIC är lämplig för tillämpningar som kräver IIA eller IIB.
Klass III är vidare indelad enligt följande:
● Klass IIIA: brännbara flygningar;
● Klass IIIB: icke-ledande damm;
● Klass IIIC: ledande damm.
Obs: Utrustning märkt IIIB är lämplig för tillämpningar som kräver IIIA. Utrustning märkt IIIC är lämplig för tillämpningar som kräver IIIA eller IIIB.
| nivå | Grupp och temperatur (℃) | |||
| T1 | T2 | T3 | T4 | |
| t>450 | 450≥ t>300 |
300≥ t>200 |
200≥t>135 | |
| ⅡA | Metan, etanacetat, propan, styren, bensen, xylen, toluen, kol monoxid |
Butanol, butan, etanol, propen, etylbensen, metanol, propanol |
Cyklohexan, pentan, hexan, heptan, oktan, fotogen, diesel, motorbensin, dekan |
acetaldehyd |
| ⅡB | Propargyne, cyklopropan, koksugnsgas |
1,2-propylenoxid, etylenoxid, eten |
Butyraldehyd, akrolein, väte sulfid, dimetyl eter, tetrahydrofuran eter |
Dietyleter, tetrafluoreten, etylmetyleter |
| ⅡC | väte | acetylen | ||
Märkspänning: 220/380V, 380/660V; (380V, 660V är endast tillämpliga på 4KW och högre motorer)
Märkfrekvens: 50/60Hz
Arbetsläge: S1 (kontinuerligt arbetssystem)
Höjden överstiger inte 1000m
Den omgivande lufttemperaturen varierar med säsongen och är en inomhustyp på -15~+40°C;
Den maximala relativa luftfuktigheten för omgivande luft: den genomsnittliga maximala relativa luftfuktigheten för den regnigaste månaden är 90 % och månadens genomsnittliga lägsta temperatur är inte högre än 25 °C.
| Inga. | Nominell effekt | Nominell hastighet | Märkström (A) | Effektivitet | Effektfaktor | Nominellt vridmoment | Låst rotormoment Nominellt vridmoment |
Max vridmoment Nominellt vridmoment |
Låst rotorström Märkström |
|
| kw | HP | (r/mim) | 380V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | Är/In | |
| YBX3-71M1-2 | 0.37 | 0.5 | 2800 | 0.99 | 74.8 | 0.8 | 1.26 | 2.3 | 2.3 | 6.1 |
| YBX3-71M2-2 | 0.55 | 0.75 | 2800 | 1.4 | 77.2 | 0.82 | 1.87 | 2.2 | 2.3 | 6.3 |
| YBX3-80M1-2 | 0.75 | 1 | 2880 | 1.7 | 80.7 | 0.83 | 2.49 | 2.3 | 2.3 | 6.8 |
| YBX3-80M2-2 | 1.1 | 1.5 | 2880 | 2.43 | 82.7 | 0.83 | 3.65 | 2.3 | 2.3 | 7.3 |
| YBX3-90S-2 | 15 | 2 | 2895 | 3.25 | 84.2 | 0.83 | 4.96 | 2.3 | 2.3 | 7.6 |
| YBX3-90L-2 | 2.2 | 3 | 2895 | 4.57 | 85.9 | 0.85 | 7.26 | 2.3 | 2.3 | 7.8 |
| YBX3-100L-2 | 3 | 4 | 2895 | 5.94 | 87.1 | 0.88 | 9.9 | 2.3 | 2.3 | 8.1 |
| YBX3-112M-2 | 4 | 5.5 | 2905 | 7.83 | 88.1 | 0.88 | 13.1 | 2.3 | 2.3 | 8.3 |
| YBX3-132S1-2 | 5.5 | 7.5 | 2930 | 10.6 | 89.2 | 0.88 | 17.9 | 2.2 | 2.3 | 8.0 |
| YBX3-132S2-2 | 7.5 | 10 | 2930 | 14.4 | 90.1 | 0.89 | 24.4 | 2.2 | 2.3 | 7.8 |
| Inga. | Nominell effekt | Nominell hastighet | Märkström (A) | Effektivitet | Effektfaktor | Nominellt vridmoment | Låst rotormoment Nominellt vridmoment |
Max vridmoment Nominellt vridmoment |
Låst rotorström Märkström |
|
| kw | HP | (r/mim) | 380V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | Är/In | |
| YBX3-71M1-4 | 0.25 | 0.37 | 1360 | 0.81 | 68.6 | 0.62 | 1.73 | 2.3 | 2.4 | 6.0 |
| YBX3-71M2-4 | 0.37 | 0.5 | 1360 | 1.14 | 71.2 | 0.62 | 2.54 | 2.3 | 2.4 | 6.0 |
| YBX3-80M1-4 | 0.55 | 0.75 | 1420 | 1.57 | 74.6 | 0.64 | 3.78 | 2.3 | 2.4 | 6.0 |
| YBX3-80M2-4 | 0.75 | 1 | 1420 | 1.86 | 82.5 | 0.74 | 5.04 | 2.3 | 2.3 | 6.3 |
| YBX3-90S-4 | 1.1 | 1.5 | 1445 | 2.68 | 84.1 | 0.74 | 7.27 | 2.3 | 2.3 | 6.5 |
| YBX3-90L-4 | 1.5 | 2 | 1445 | 3.61 | 85.3 | 0.74 | 9.91 | 2.3 | 2.3 | 6.6 |
| YBX3-100L1-4 | 2.2 | 3 | 1435 | 4.93 | 86.7 | 0.78 | 14.6 | 2.3 | 2.3 | 6.9 |
| YBX3-100L2-4 | 3 | 4 | 1435 | 6.66 | 87.7 | 0.78 | 20 | 2.3 | 2.3 | 7.5 |
| YBX3-112M-4 | 4 | 5.5 | 1440 | 8.56 | 88.6 | 0.81 | 26.5 | 2.3 | 2.3 | 7.6 |
| YBX3-132S-4 | 5.5 | 7.5 | 1460 | 11.6 | 89.6 | 0.82 | 36 | 2.0 | 2.3 | 7.7 |
| YBX3-132M-4 | 7.5 | 10 | 1460 | 15.3 | 90.4 | 0.83 | 49.1 | 2.0 | 2.3 | 7.5 |
1. Vilka certifieringar har dina explosionssäkra motorer?
Våra explosionssäkra motorer är certifierade enligt IEC 60079 och GB3836 standarder, med Ex d IIB T4 / IIC T4 klassificeringar. Vi tillhandahåller även ATEX-, IECEx- och CNEX-certifikat på begäran.
2. Kan jag få OEM-motorer eller anpassade motorer?
Ja, Hengfu är en ledande kinesisk fabrik som erbjuder fullständiga OEM-tjänster. Vi stöder anpassade spänningar, axelmaterial (304/316 rostfritt stål), specialfärger, värmare, PT100-sensorer och andra modifieringar för att möta dina projektkrav.
3. Vad är ledtiden för massbeställningar?
Som tillverkare med egen produktion är vår standardledtid 15–25 dagar för bulkorder. Prover kan ordnas inom 7–10 dagar. Vi säkerställer snabb leverans med flexibla logistikalternativ.
4. Vilka monteringstyper finns tillgängliga?
Vi erbjuder olika monteringstyper inklusive B3 (fotmonterad), B5 (flänsmonterad), B14 (ansiktsmonterad) och B35 (kombinerad fotfläns). Typ B3 används mest för industriella applikationer.
5. Vad är garantiperioden?
Vi tillhandahåller en standard 18-månadersgaranti från leveransdatum, som täcker tillverkningsfel. Vårt eftermarknadsteam erbjuder teknisk support på distans och leverans av reservdelar globalt.
6. Hur säkerställer du produktkvalitet och förpackning för export?
Vår fabrik är ISO9001-certifierad. Varje motor genomgår 100 % inspektion före leverans. För export använder vi standard sjövärdiga plywoodlådor med förstärkta pallar för att säkerställa säker transport.
