Högeffektiv motor B3 fotmonterad

Säkra din marknadsandel med hög efterfrågan högeffektiv motor B3 fotmonterad från Hengfu. Som en erfaren tillverkare erbjuder vi prisstrukturer som hjälper dig att ligga före konkurrenterna.

Skicka förfrågan

Produktbeskrivning

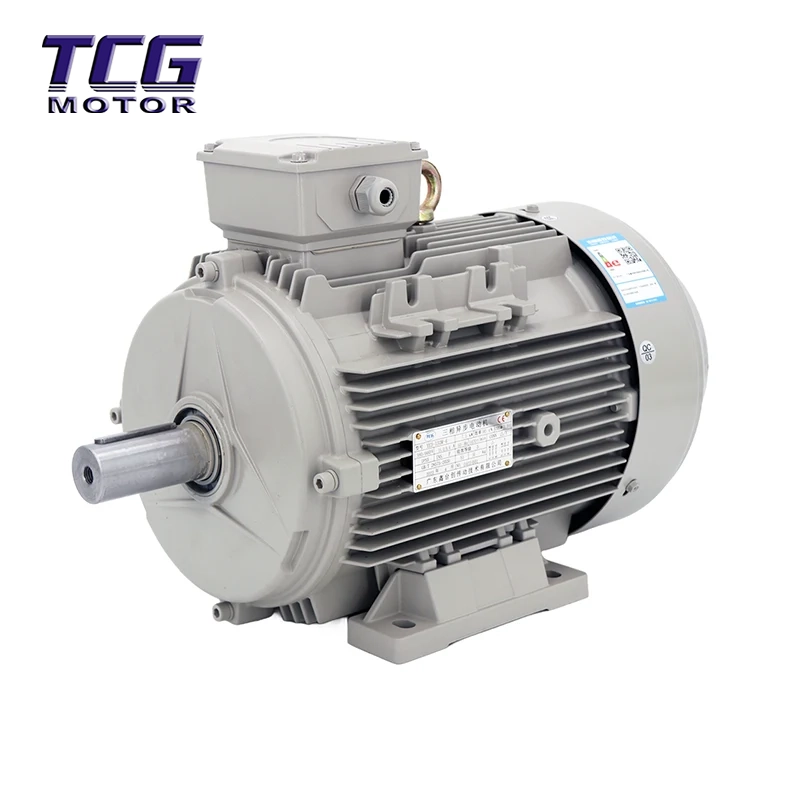

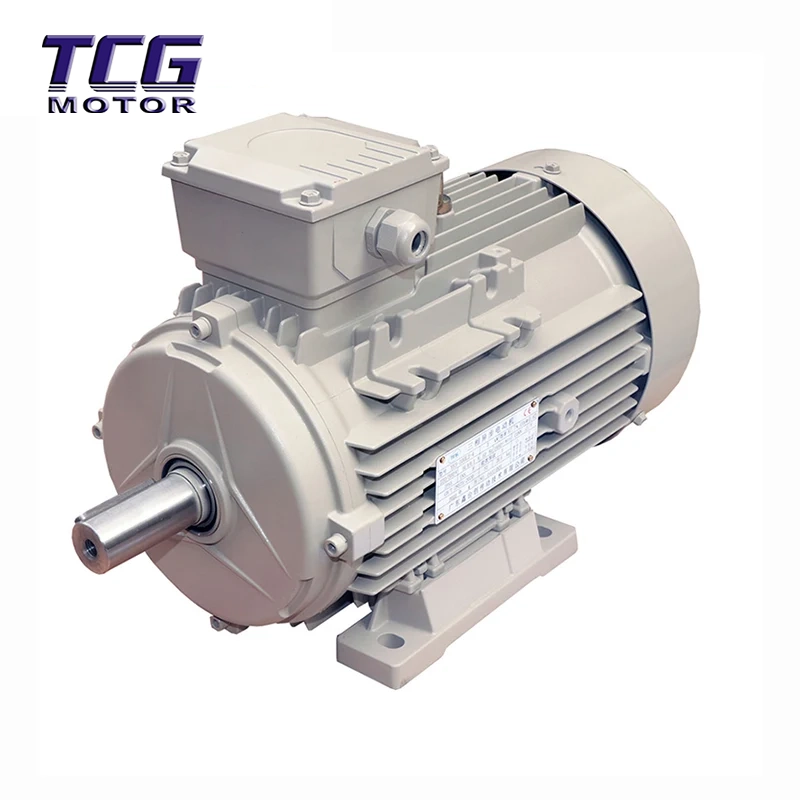

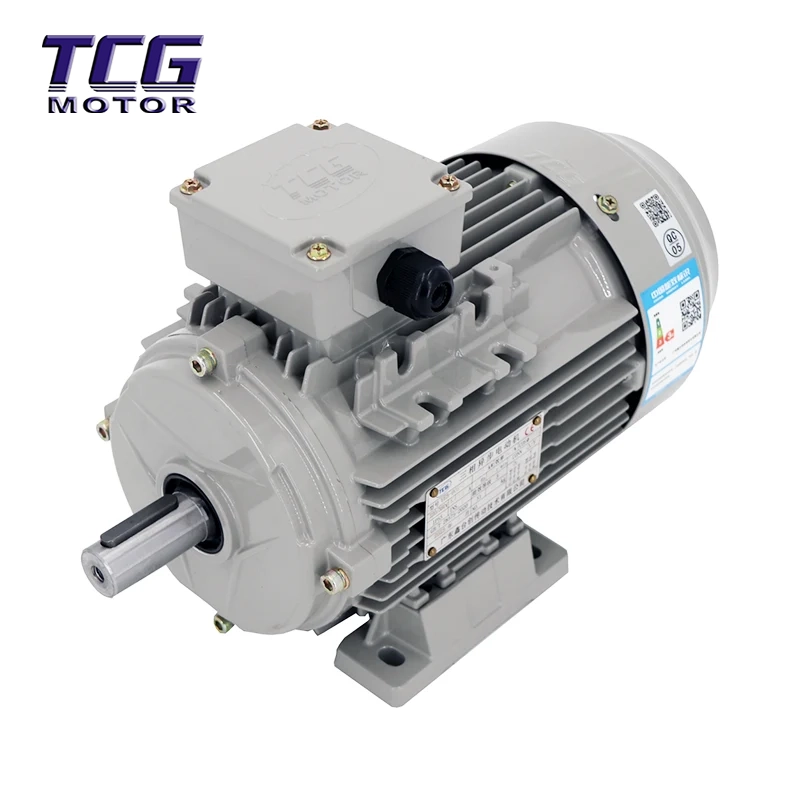

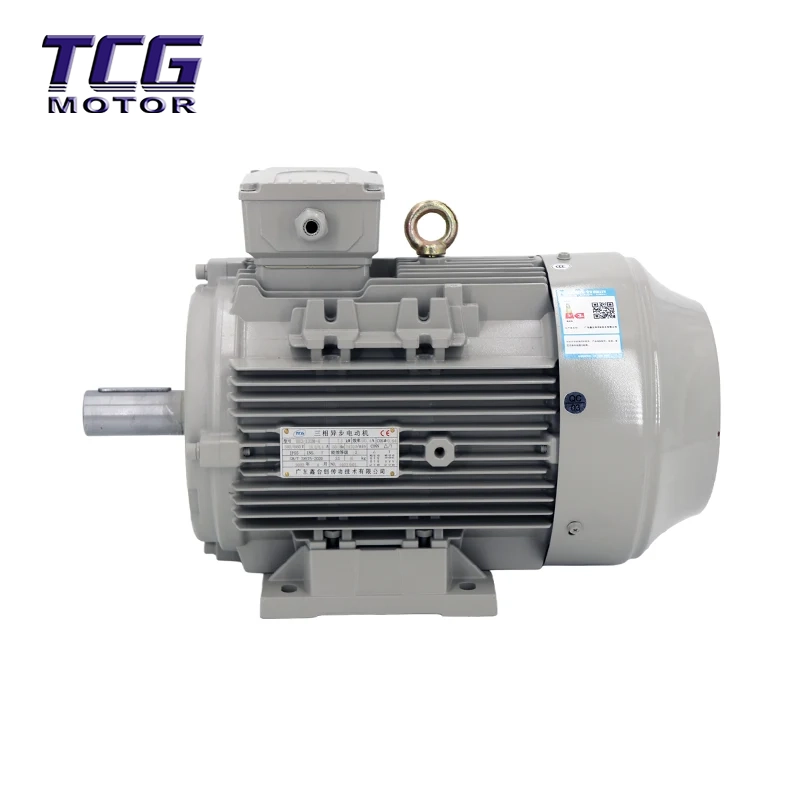

Denna högeffektiva B3-fotmonterade motor har en design av gjuten aluminium, som inte bara är lättare utan också ger utmärkt värmeavledning. Dess kompakta struktur och överlägsna isoleringssystem (klass F) gör den särskilt lämplig för användning i petroleum-, kemikalie- och andra tuffa industriella miljöer. Oavsett om den är i kontinuerlig drift eller krävande produktionsmiljöer, ger YE3-motorn stabilt och pålitligt kraftstöd.

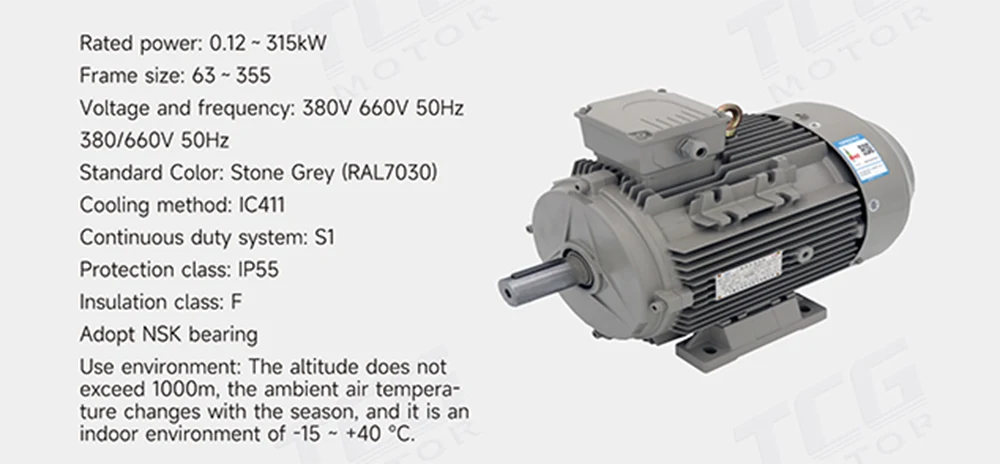

Specifikationer

Parameter	Detaljer
Effektivitetsklass	IE3 (Ultra-high Efficiency), uppfyller nationella energisparstandarder
Nominellt effektområde	0,12 kW - 315 kW (Brett utbud för industriella applikationer)
Ramstorlek	71 - 355
Spänning & Frekvens	380V / 60Hz eller 50Hz (beroende på specifik modell)
Skyddsklass	IP55 (dammtät och skyddad mot vattenstänk)
Isoleringsklass	Klass F (Testad som klass B)
Kylningsmetod	IC411 (Självventilerande / Självkylande)
Standardfärg	Ljusgrå (RAL 7050)

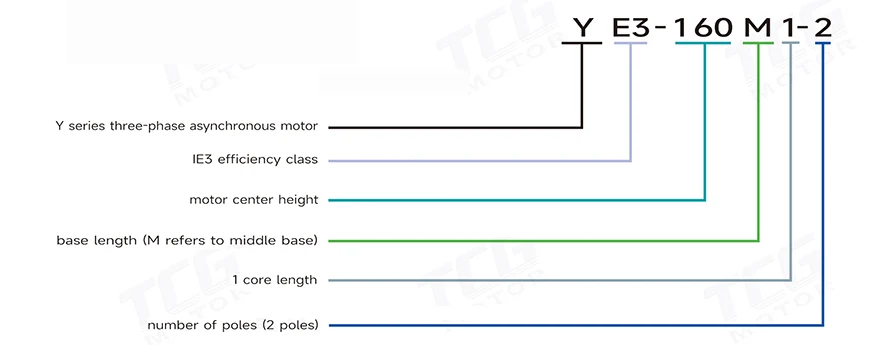

Modellbeskrivning

Teknisk datatabell

synkron hastighet 3000r/min
Typ nr.	Betygsatt produktion		Betygsatt nuvarande	Betygsatt hastighet	EFF	Driva faktor COSΦ	Betygsatt Vridmoment Tst/Tn	Låst rotor/klassad vridmoment Tst/Tn	Max/klassad vridmoment Tm/Tn	Låst rotor/klassad nuvarande Ist/n	Buller LWA	Vikt
Typ nr.	kW	HP	A	r/min	%		Nm				d3	KG
YE3-71M1-2	0.37	0.5	0.9	2800	73.8	0.81	1.3	2.3	2.2	7	64	7.5
YE3-71M2-2	0.55	0.75	1.3	2800	77.8	0.82	1.9	2.3	2.3	7	64	8
YE3-80M1-2	0.75	1	1.7	2870	80.7	0.82	2.5	2.3	2.3	7	62	1
YE3-80M2-2	1.1	1.5	2.4	2875	82.7	0.83	3.65	2.2	2.3	7.6	62	13
YE3-90S-2	1.5	2	3.2	2880	84.2	0.84	4.97	2.2	2.3	7.9	67	15
YE3-90L-2	2.2	3	4.6	2880	85.9	0.85	7.3	2.2	2.3	7.9	67	18
YE3-100L-2	3	4	6	2880	87.1	0.87	9.95	2.2	2.3	8.5	74	26
YE3-112M-2	4	5.5	7.8	2915	88.1	0.88	13.1	2.2	2.3	8.5	77	33
YE3-132S1-2	5.5	7.5	10.6	2935	89.2	0.88	17.9	2	2.3	8.5	79	48
YE3-132S2-2	7.5	10	14.4	2930	90.1	0.88	24.4	2	2.3	8.5	79	53
YE3-160M1-2	11	15	20.6	2950	91.2	0.89	35.6	2	2.3	8.5	81	110
YE3-160M2-2	15	20	27.9	2945	91.9	0.89	48.6	2	2.3	8.5	81	122
YE3-160L-2	18.5	25	34.2	2945	92.4	0.89	60	2	2.3	8.5	81	135
YE3-180M-2	22	30	40.5	2950	92.7	0.89	71.2	2	2.3	8.2	83	185
YE3-200L1-2	30	40	54.9	2965	93.3	0.89	96.6	2	2.3	7.5	84	230
YE3-200L2-2	37	50	67.4	2965	93.7	0.89	119	2	2.3	7.6	84	243
YE3-225M-2	45	60	80.8	2965	94	0.9	145	2	23	7.7	86	324
YE3-250M-2	55	75	98.5	2975	94.3	0.9	177	2	2.3	7.1	89	385
YE3-280S-2	75	100	134	2975	94.7	0.9	241	1.8	2.3	7.1	91	530
YE3-280M-2	90	120	160	2975	95	0.9	289	1.8	2.3	7.1	91	585
YE3-315S-2	110	150	195	2985	952	0.9	352	1.8	2.3	7.1	92	965
YE3-315M-2	132	180	234	2985	95.4	0.9	422	1.8	2.3	7.1	92	1070
YE3-315L1-2	160	220	279	2985	95.6	0.91	512	1.8	2.3	7.2	92	150
YE3-315L2-2	200	270	349	2985	95.8	0.91	640	1.8	2.2	7.2	92	1210
YE3-355M-2	250	340	436	2985	95.8	0.91	800	1.6	22	7.2	100	1670
YE3-355L-2	315	430	549	2985	95.8	0.91	1008	1.6	2.2 7.2	100	1865
synkron hastighet 1500r/min
YE3-71M1-4	0.25	0.34	0.34	1400	73.5	0.74	1.7	2.1	2.2	6.6	55	7
YE3-71M2-4	0.37	0.5	0.5	1400	77.3	0.75	2.5	2.1	2.2	6.6	55	7.5
YE3-80M1-4	0.55	0.75	0.75	1430	80.8	0.75	3.7	2.4	2.3	6.6	56	11
YE3-80M2-4	0.75	1	1	1430	82.5	0.75	5.0	2.3	2.3	6.6	56	13
YE3-90S-4	1.1	1.5	1.5	1430	84.1	0.76	7.3	2.3	2.3	6.8	59	16
YE3-90L-4	1.5	2	2	1430	85.3	0.77	10.0	2.3	2.3	7	59	20
YE3-100L1-4	2.2	3	3	1450	86.7	0.81	14.5	2.3	2.3	7.6	64	28
YE3-100L2-4	3	4	4	1450	87.7	0.82	19.8	2.3	2.3	7.6	64	33
YE3-112M-4	4	5.5	5.5	1465	88.6	0.82	26.1	2.2	2.3	7.8	65	35
YE3-132S-4	5.5	7.5	7.5	1465	89.6	0.83	35.9	2	2.3	7.9	71	49
YE3-132M-4	7.5	10	10	1470	90.4	0.84	48.7	2	2.3	7.5	71	59
YE3-160M-4	11	15	15	1470	91.4	0.85	71.5	2.2	2.3	7.7	73	130
YE3-160L-4	15	20	20	1470	92.1	0.86	97.4	2.2	2.3	7.8	73	148
YE3-180M-4	18.5	25.0	25.0	1470.0	92.6	0.9	120.0	2.0	2.3	7.8	76.0	192
YE3-180L-4	22.0	30.0	30.0	1475.0	93.0	0.9	143.0	2.0	2.3	7.8	76.0	206
YE3-200L-4	30.0	40.0	40.0	1480.0	93.6	0.9	194.0	2.0	2.3	7.3	76.0	275
YE3-225S-4	37.0	50.0	50.0	1480.0	93.9	0.9	239.0	2.0	2.3	7.4	78.0	325
YE3-225M-4	45.0	60.0	60.0	1485.0	942.0	0.9	290.0	2.0	2.3	7.4	78.0	350
YE3-250M-4	55.0	75.0	75.0	1490.0	94.6	0.9	354.0	2.0	2.3	7.4	79.0	435
YE3-280S-4	75.0	100.0	100.0	490.0	95.0	0.9	481.0	2.0	2.3	6.7	80.0	585
YE3-280M-4	90.0	120.0	120.0	1490.0	952.0	0.9	577.0	2.0	2.3	6.9	80.0	663
YE3-315S-4	110.0	150.0	150.0	1490.0	95.4	0.9	705.0	2.0	2.2	7.0	88.0	1010
YE3-315M-4	132.0	180.0	180.0	1490.0	95.6	0.9	846.0	2.0	2.2	7.0	88.0	140
YE3-315L1-4	160.0	220.0	220.0	1490.0	95.8	0.9	1026.0	2.0	2.2	7.1	88.0	1210
YE3-315L2-4	200.0	270.0	270.0	1490.0	96.0	0.9	1282.0	2.0	2.2	7.1	88.0	285
YE3-355M-4	250.0	340.0	340.0	1495.0	96.0	0.9	1597.0	2.0	2.2	7.1	95.0	1680
YE3-355L-4	315.0	430.0	430.0	1495.0	96.0	0.9	2012.0	2.0	2.2	7.1	95.0	1870

Obs: Ovanstående parametrar, dimensioner och vikt är endast för referens, se den faktiska produkten för detaljer.

synkron hastighet 1000r/min
Typ nr.	Betygsatt produktion		Betygsatt nuvarande	Betygsatt hastighet	EFF	Driva faktor COSΦ	Betygsatt Vridmoment Tst/Tn	Låst rotor/klassad vridmoment Tst/Tn	Max/klassad vridmoment Tm/Tn	Låst rotor/klassad nuvarande Ist/n	Buller LWA	Vikt
Typ nr.	kW	HP	A	r/min	%		Nm				d3	KG
YE3-71M1-6	0.18	0.25	0.6	900	63.9	0.66	1.9	1.9	2	6	52	8.5
YE3-71M2-6	0.25	0.34	0.8	900	68.6	0.68	2.7	1.9	2	6	52	10
YE3-80M1-6	0.37	0.5	1.1	920	73.5	0.7	3.8	1.9	2	6	54	1
YE3-80M2-6	0.55	0.75	1.5	920	77.2	0.72	5.7	1.9	2.1	6	54	13
YE3-90S-6	0.75	1	2.0	945	78.9	0.7	7.6	2	2.1	6	57	16
YE3-90L-6	1.1	1.5	2.8	950	81	0.73	1.1	2	2.1	6	57	20
YE3-100L-6	1.5	2	3.8	950	82.5	0.73	15.1	2	2.1	6.5	61	26
YE3-112M-6	2.2	3	5.4	965	84.3	0.74	21.8	2	2.1	6.6	65	32
YE3-132S-6	3	4	7.2	975	85.6	0.74	29.4	2	2.1	6.8	69	44
YE3-132M1-6	4	5.5	9.5	975	86.8	0.74	39.2	2	2.1	6.8	69	53
YE3-132M2-6	5.5	7.5	12.7	975	88	0.75	53.9	2	2.1	7	69	58
YE3-160M-6	7.5	10	16.2	980	89.1	0.79	73.1	2	2.1	7	73	120
YE3-160L-6	1	15	23.1	980	90.3	0.8	107.2	2	2.1	7.2	73	145
YE3-180L-6	15	20	30.9	980	91.2	0.81	146	1.9	2.1	7.3	73	188
YE3-200L1-6	18.5	25	37.8	985	91.7	0.81	197	1.9	2.1	7.3	73	242
YE3-200L2-6	22	30	44.8	985	92.2	0.81	213	1.9	2.1	7.4	73	262
YE3-225M-6	30	40	59.1	985	92.9	0.83	291	1.9	2.1	6.9	74	320
YE3-250M-6	37	50	71.7	985	93.3	0.84	359	1.9	2.1	7.1	76	398
YE3-280S-6	45	60	85.8	990	93.7	0.85	434	1.9	2	7.3	78	532
YE3-280M-6	55	75	103	990	94.1	0.86	531	1.9	2	7.3	78	583
YE3-315S-6	75	100	143	990	94.6	0.84	723	1.9	2	6.6	83	965
YE3-315M-6	90	120	170	990	94.9	0.85	868	1.9	2	6.7	83	1085
YE3-315L1-6	110	150	207	990	95.1	0.85	1061	1.9	2	6.7	83	175
YE3-315L2-6	132	180	244	990	95.4	0.86	1273	1.9	2	6.8	83	1230
YE3-355M1-6	160	220	296	995	95.6	0.86	1536	1.9	2	6.8	85	1575
YE3-355M2-6	200	270	365	995	95.8	0.87	1920	1.9	2	6.8	85	1760
YE3-355L-6	250	340	456	995	95.8	0.87	2390	1.9	2	6.8	85	1920
synkron hastighet 750r/min
YE3-80M1-8	0.18	0.25	0.8	630	58.7	0.61	2.7	1.8	1.9	5.2	52	11
YE3-80M2-8	0.25	0.34	1.0	640	64.1	0.61	3.7	1.8	1.9	5.7	52	13
YE3-90S-8	0.37	0.5	1.3	660	69.3	0.61	5.4	1.8	1.9	6.2	56	16
YE3-90L-8	0.55	0.75	1.9	660	73	0.61	8.0	1.8	2	5.9	56	21
YE3-100L1-8	0.75	1	2.3	690	75	0.67	10.4	1.8	2	6.2	59	25
YE3-100L2-8	1.1	1.5	3.1	690	77.7	0.69	15.2	1.8	2	6.2	59	29
YE3-112M-8	1.5	2	4.1	700	79.7	0.7	20.5	1.8	2	6.7	61	31
YE3-132S-8	2.2	3	5.7	710	81.9	0.71	29.6	1.8	2	6.7	64	47
YE3-132M-8	3	4	7.5	710	83.5	0.73	40.4	1.8	2	6.9	64	56
YE3-160M1-8	4	5.5	9.8	720	84.8	0.73	53.1	1.9	2	6.9	68	108
YE3-160M2-8	5.5	7.5	13.1	720	86.2	0.74	73.0	1.9	2	6.9	68	19
YE3-160L-8	7.5	10	17.4	720	87.3	0.75	99.5	1.9	2	6.6	68	140
YE3-180L-8	1	14.67	25.1	730	87.5	0.76	143.9	2	2	6.6	70	199
YE3-200L-8	15	20	34.1	730	88	0.76	196.2	2	2	6.6	73	250
YE3-225S-8	18.5	24.67	41.1	730	90	0.76	242.0	1.9	2	6.6	73	297
YE3-225M-8	22	29.33	47.4	740	90.5	0.78	283.9	1.9	2	6.6	73	315
YE3-250M-8	30	40	63.4	740	91	0.79	387.2	1.9	2	6.6	75	424
YE3-280S-8	37	49.33	77.8	740	91.5	0.79	477.5	1.9	2	6.6	76	522
YE3-280M-8	45	60	94.1	740	92	0.79	580.7	1.9	2	6.6	76	567
YE3-315S-8	55	73.33	11	740	92.8	0.81	709.8	1.8	2	6.6	82	795
YE3-315M-8	75	100	151	740	93	0.81	967.9	1.8	2	6.6	82	900
YE3-315L1-8	90	120	178	740	93.8	0.82	1161.5	1.8	2	6.6	82	845
YE3-315L2-8	110	146.67	217	740	94	0.82	1419.6	1.8	2	6.6	82	1125
YE3-355M1-8	132	176	261	740	94.2	0.82	1703.5	1.8	2	6.4	89	1467
YE3-355M2-8	160	213.33	315	740	94.2	0.82	2064.9	1.8	2	6.4	89	1585
YE3-355L-8	200	266.67	387	740	94.5	0.83	2581.1	1.8	2	6.4	89	1823

Obs: Ovanstående parametrar, dimensioner och vikt är endast för referens, se den faktiska produkten för detaljer.

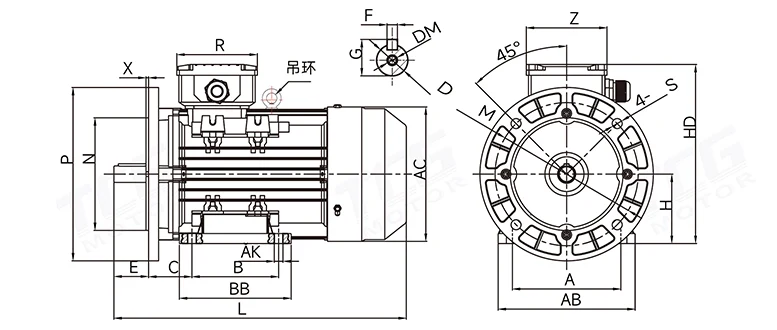

Installationsmått

YE3 (lE3) 71-132 IM B35 installation och övergripande mått

Inga.	Polarnummer	Storlek: (mm)
Inga.	Polarnummer	A	B	C	D	E	F	G	H	K	M	N	P	R	S	Z	AB	AC	BB	DM	HD	L
71 M	2,4,6	12	90	45	14	30	5	16	71	7	130	110	160	93	10	93	140	140	112	M5" 12	190	290
80 M	2,4,6,8	125	100	50	19	40	6	21.5	80	10	165	130	200	93	12	93	158	155	130	M6“16	205	330
90S	2,4,6,8	140	100	56	24	50	8	27	90	10	165	130	200	93	12	93	175	168	130	MB*19	225	365
90L	2,4,6,8	140	125	56	24	50	8	27	90	10	165	130	200	93	12	93	175	168	155	M8*19	225	390
100L	2.4, 6.8	160	140	63	28	60	8	31	100	12	215	180	250	104	15	104	200	195	175	M10*22	260	450
112M	2,4,6,8	190	140	70	28	60	8	31	112	12	215	180	250	113	15	113	225	220	176	M10'22	290	450
132S	2.4, 6.8	216	140	89	38	80	10	41	132	13	265	230	300	113	15	113	255	260	185	MI2*28	330	505
132M	2,4,6,8	216	178	89	38	80	10	41	132	13	265	230	300	113	15	113	255	260	223	MI2*28	330	535
160 miljoner	2,4,6,8	254	210	108	42	110	12	37	160	14.5	300	250	350	152	18.5	162	314	314	260	M16"36	411	608
160L	2,4,6,8	254	254	108	42	110	12	37	160	14.5	300	250	350	152	18.5	162	314	314	304	M16'36	411	652
180 miljoner	2,4,8	279	241	121	48	110	14	42.5	180	14.5	300	250	350	152	18.5	162	349	355	311	M16*36	447	688
180L	46.8	279	279	121	48	110	14	42.5	180	14.5	300	250	350	152	18.5	162	349	355	349	M16°36	447	726
200L	2,4,6,8	318	305	133	55	140	16	49	200	16.5	350	300	400	190	18.5	210	388	397	369	M20*42	499	779
225S	4.8	356	286	149	60	110	18	53	225	18.5	400	350	450	190	18.5	210	431	446	368	M20*42	547	824
225 miljoner	2	356	311	149	55	140	16	49	225	18.5	400	350	450	190	18.5	210	431	446	393	M20*42	547	819
225 miljoner	46.8	356	311	149	60	140	18	53	225	18.5	400	350	450	190	18.5	210	431	446	393	M20*42	547	849
250 miljoner	2	406	349	168	60	140	18	53	250	24	500	450	550	218	18.5	248	484	485	445	M20*42	608	910
250 miljoner	4,6,8	406	349	168	65	140	18	58	250	24	500	450	550	218	18.5	248	484	485	445	M20*42	608	910
280S	2	457	368	190	75	140	18	58	280	24	500	450	550	218	18.5	248	542	547	485	M20*42	667	982
280S	4,6,8	457	368	190	65	140	20	67.5	280	24	500	450	550	218	18.5	248	542	547	485	M20*42	667	982
280 miljoner	2	457	419	190	65	140	18	58	280	24	500	450	550	218	18.5	248	542	547	536	M20*42	667	1033
280 miljoner	4.6.8	457	419	190	75	140	20	67.5	280	24	500	450	550	218	18.5	248	542	547	536	M20*42	667	1033
315S	2	508	406	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	570	M20*42	842	1194
315S	46.8	508	406	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	570	M20*42	842	1224
315 M	2	508	457	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1304
315 M	46.8	508	457	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1334
315L	2	508	508	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1304
315L	4,6,8	508	508	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1334
355 miljoner	2	670	560	254	75	140	20	67.5	355	28	740	680	800	330	24	380	726	698	750	M20*50	997	1486
355 miljoner	4,6,8	610	560	254	95	170	25	86	355	28	740	680	800	330	24	380	726	698	750	M24*50	997	1516
355L	2	610	630	254	75	140	20	67.5	355	28	740	680	800	330	24	380	726	698	750	M20*50	997	1486
355L	46.8	610	630	254	95	170	25	86	355	28	740	680	800	330	24	380	726	698	750	M24*50	997	1516

Obs: 71-90-motorn har ingen lyftring

Produktfördelar och funktioner

Energibesparing: Som en IE3-motor av energieffektivitet minskar den energiförlusten avsevärt jämfört med traditionella motorer, vilket hjälper företag att avsevärt minska elkostnaderna.

Hållbarhet: Den högeffektiva motorn B3 fotmonterad använder ett hölje av gjutet aluminium, som inte bara minskar motorvikten utan också förbättrar värmeavledningseffektiviteten, vilket säkerställer en långsiktig stabil drift i inomhusmiljöer från -15 ℃ till +40 ℃.

Low Carbon: Genom att förbättra energianvändningen minskar koldioxidutsläppen, vilket är i linje med trenden med grön utveckling inom modern industri.

Hög mångsidighet: Den högeffektiva motorn B3 Foot Mounteds installationsmått och effekt motsvarar internationella standarder, vilket underlättar byte av äldre utrustningsmodeller utan att kräva modifieringar av installationsgrunden.

Användningsområden

Högeffektiv motor B3 fotmonterad används ofta i följande industrier på grund av dess utmärkta skyddsprestanda (IP55) och förmåga att motstå tuffa miljöer:

Petrokemisk: Lämplig för applikationer som kräver damm- och korrosionsskydd.

Gruvdrift och metallurgi: Tillgodoser de industriella behoven av tung och kontinuerlig drift.

Allmänt maskineri: driver pumpar, fläktar, kompressorer, etc.

High Efficiency Motor Applications

Förpackning & Frakt

Förpackning: Denna högeffektiva motor B3 fotmonterad är förpackad i en höghållfast wellpappkartong eller en anpassad trälåda, helt insvept med EPE pärlbomull inuti för att säkerställa stöt- och fuktskydd under transport.

Fraktpolicy: För standardmodeller och icke-standardiserade anpassade modeller (som speciella axellängder eller spänningar), vänligen kontakta kundtjänst. Vi stödjer världsomspännande sjöfrakt/DHL/flygfrakt.

Företagsstyrka

Corporate Strength

Företagets utmärkelser och kvalifikationer

Honors and Qualifications

Partner varumärken

Partner Brands

FAQ

F1: Vad är skillnaden mellan YE3-motorn och de traditionella Y-seriens motorer?

S: YE3-serien är en uppgraderad ersättning för Y-, Y2- och YX3-serien. YE3 uppnår IE3 ultrahög energieffektivitetsklassning, vilket sparar mer energi än den traditionella Y-serien. Den använder också mer avancerad höljesteknik i gjutet aluminium för bättre värmeavledning och lägre vikt.

F2: Kan denna högeffektiva motor B3 fotmonterad användas utomhus?

S: Denna högeffektiva motor B3 fotmonterad är designad för inomhusmiljöer, med ett lämpligt temperaturområde på -15℃ till +40℃. Även om dess skyddsklass är IP55 (som ger viss vattentålighet), rekommenderas det att använda den i en skyddad miljö för att förlänga dess livslängd.

F3: Vad är IE3 energieffektivitetsstandarden?

S: IE3 är "ultra-hög effektivitet"-nivån i energieffektivitetsstandarderna för trefas asynkronmotorer som fastställts av International Electrotechnical Commission (IEC). Att använda IE3-motorer är den bästa praxis som svar på nationell politik för energibesparing och utsläppsminskning och för att minska företagets driftskostnader.

Hot Tags: Kina högeffektiv motor B3 fotmonterad tillverkare, leverantör, fabrik

Relaterad kategori

Skicka förfrågan

Kontaktinformation



Adress

No. 5 Chaoyang Industrial Road, Yayao Town, Heshan City, Guangdong-provinsen, Kina


Tel

+86-13929025652


E-post

hf5@hshengfu.com

Letar du efter en pålitlig motorpartner? Kontakta Hengfu för en snabb offert på bulkorder. Konkurrenskraftiga fabrikspriser och professionella OEM-tjänster garanteras.
