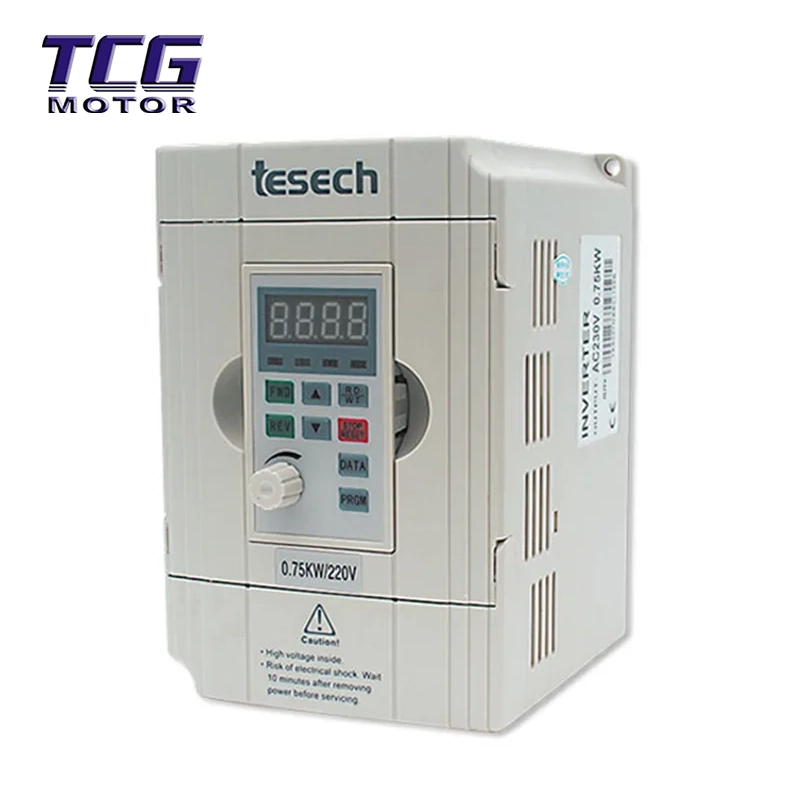

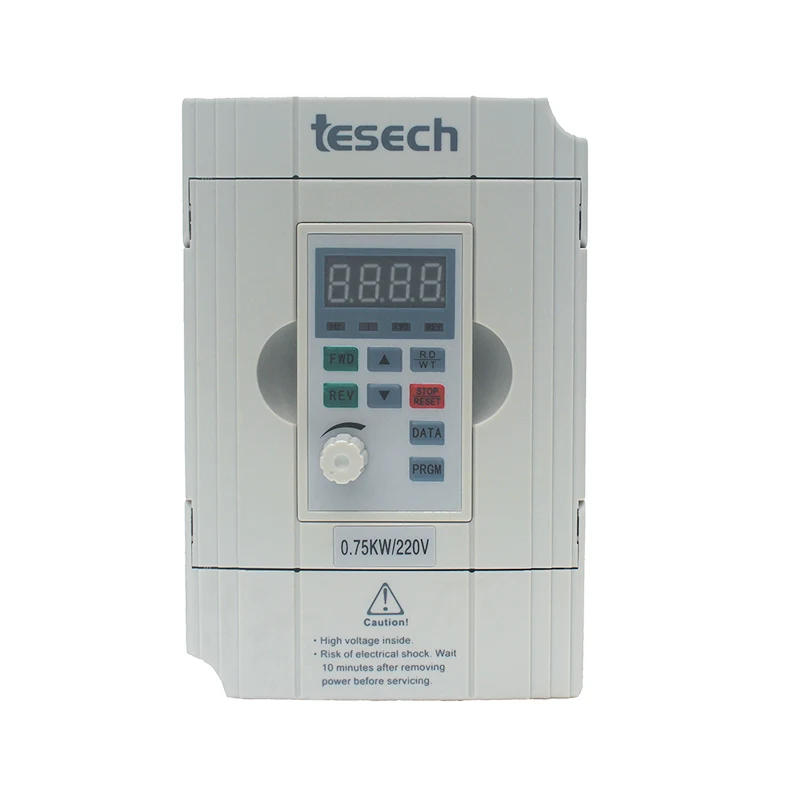

0,75 kW frekvensomriktare för allmänna ändamål

0,75 kW frekvensomriktaren för allmänna ändamål uppvisar betydande industriella fördelar:

Vektorkärna, högt vridmoment vid låg frekvens: Den använder uteslutande SVC-vektorkontrollalgoritmen och stöder självidentifiering av motorparameter (stationär/full inställning) även vid 0,75 kW effekt. Jämfört med vanliga V/F-växelriktare erbjuder den ett stabilare vridmoment vid låga hastigheter, och undviker problem som "kan inte röra sig" eller "hastighetsfluktuationer".

Enad plattform över alla effektområden: Den har samma industriella kontrolllogik som växelriktare med medelstor och hög effekt. Den stöder PID-processkontroll, flerhastighetsprogrammering (16 hastigheter) och grundläggande PLC-funktioner, vilket möjliggör komplexa automatiserade processer även vid 0,75KW, inte bara enkel start-stopp-hastighetsreglering.

Industriell skyddsdesign: Genom att använda en väggmonterad järnskalstruktur (Typ A/Typ M), erbjuder den överlägsen värmeavledning jämfört med mini-växelriktare med plastskal, som effektivt motstår damm och elektromagnetiska störningar i industriella miljöer, vilket säkerställer pålitlig 24/7 kontinuerlig drift.

Full-port communication, future scalability: Standard RS-485 communication interface (supports Modbus-RTU protocol), even a 0.75KW standalone device can be easily connected to a host computer monitoring system, and an interface is reserved for industrial Internet of Things (IIoT) applications.

Produktens tekniska parametrar

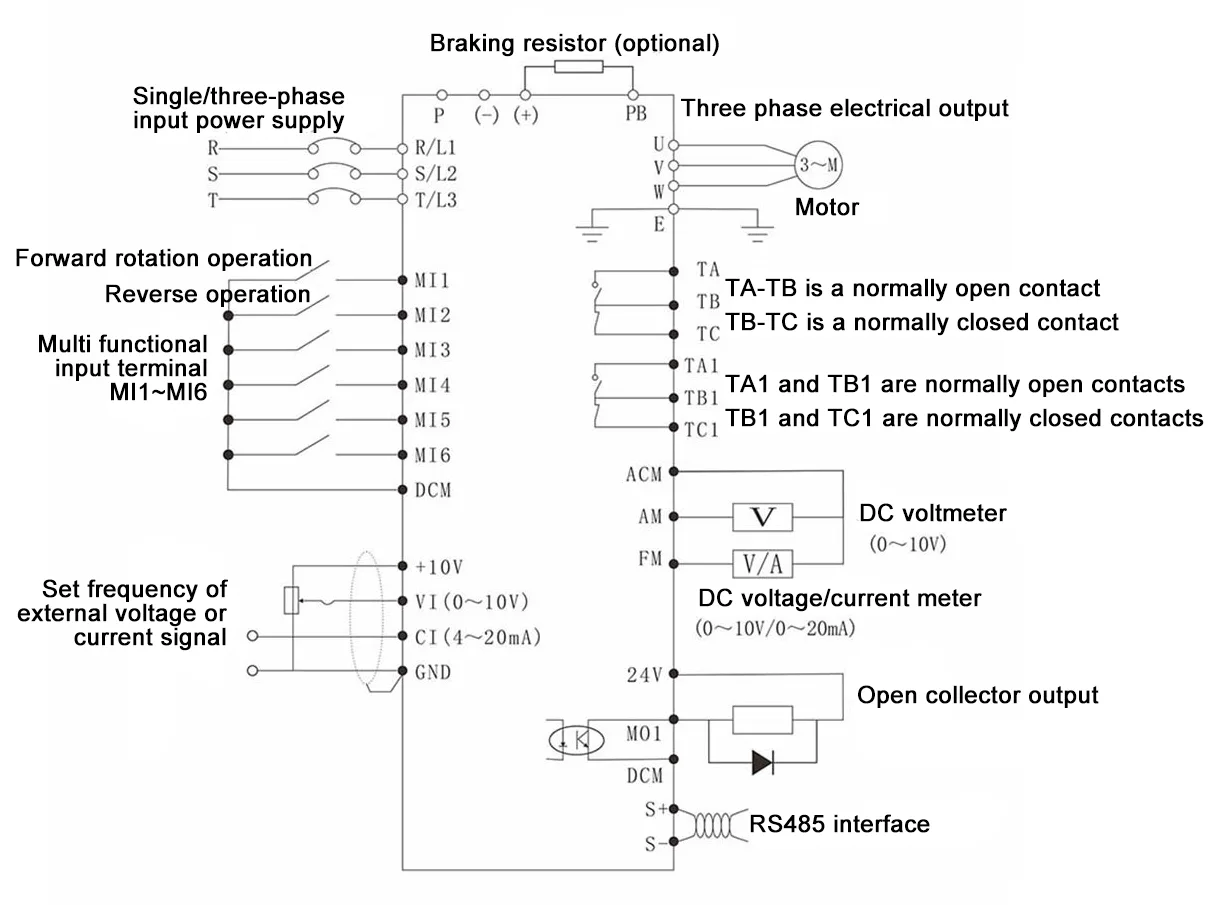

Grundläggande kopplingsschema

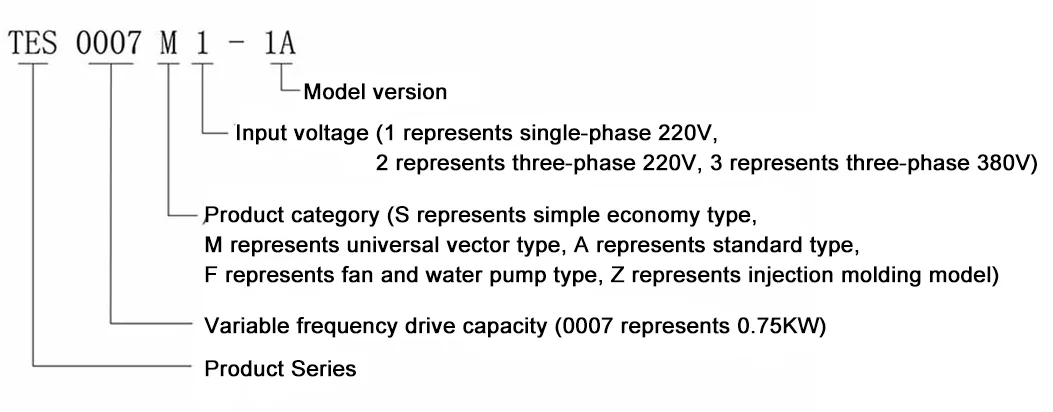

Produktmodellbeskrivning

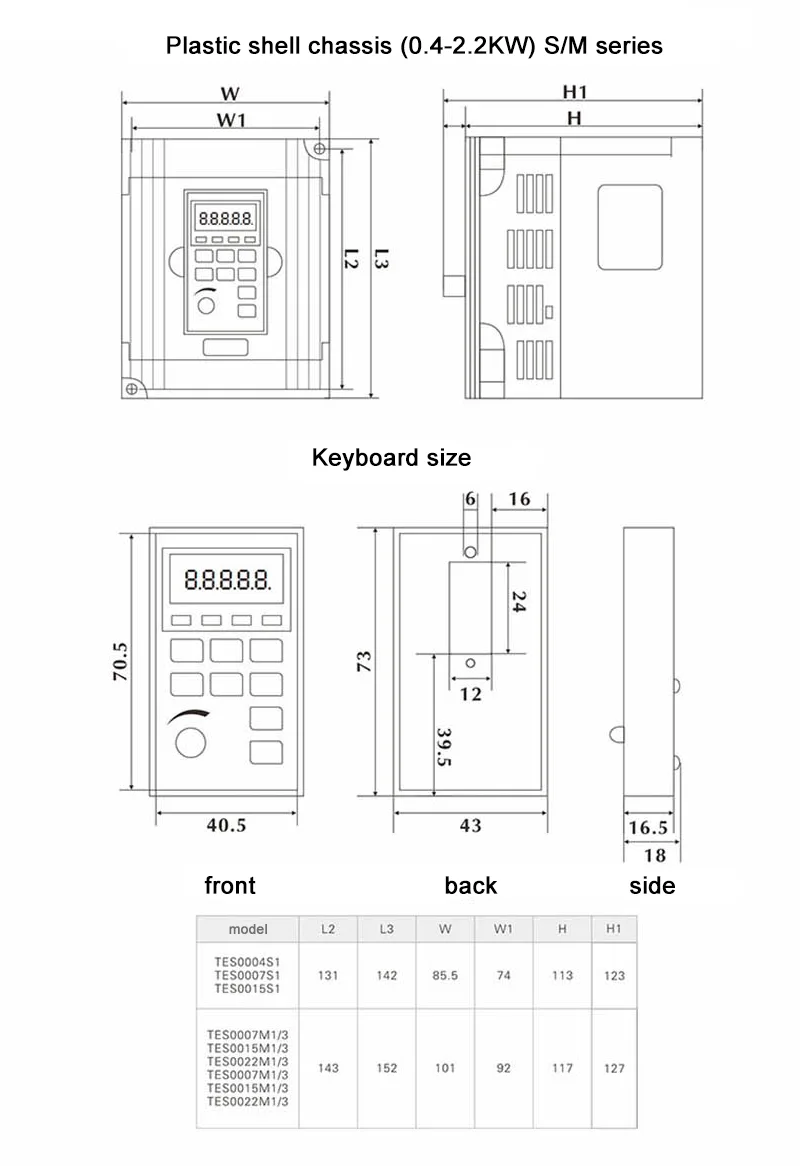

Produktkonturritning

Tillämpningsindustrier och scenarier

0,75 kW frekvensomriktare för allmänna ändamål, med sitt höga vridmoment och höga tillförlitlighet, används ofta inom följande områden:

Precisionsmaskiner: CNC-graveringsmaskiner, små slipmaskiner, förpackningsmaskiner, blandare.

Automationsutrustning: Transportbandssystem, automatiska dörrkontrollsystem, tryckmaskiner.

VVS och vattenförsörjning: Små centrala luftkonditioneringsfläktar, extra pumpstyrning för vattenförsörjningssystem med konstant tryck.

Textiltryck och färgning: Små ritmaskiner, lindningsutrustning (tack vare dess utmärkta vridmomentkontroll).

Installations- och användningsinstruktioner

1. Mekanisk installation

Miljökrav: Omgivningstemperaturen måste kontrolleras mellan -10°C och +50°C, och luftfuktigheten under 90%RH (ingen kondens).

Platsreservation: För väggmonterad installation måste minst 100 mm ventilationsutrymme reserveras över och under maskinen. Blockera inte luftintaget.

2. Elektrisk anslutning

Main Circuit: Connect the power input to the power terminals (R/S/T), and connect the motor to the motor terminals (U/V/W). Omvänd anslutning är strängt förbjuden!

Braking Configuration: The 0.75KW model typically has a built-in braking unit. For rapid braking, please connect an external braking resistor (connected to the P/+ and PB terminals).

3. Snabbfelsökningsprocedur

1). Parameteråterställning: Ställ in F0-27 = 3 för att återställa fabriksinställningarna.

2). Ställa in motorparametrar: Ställ in F2-01 (Power) till F2-05 (Speed) enligt motorns märkskylt.

3). Välj kontrollläge: Ställ in F0-01 = 0 för att välja vektorkontroll (SVC), eller F0-01 = 2 för att välja V/F-kontroll.

4). Parameter Identification (Recommended): Set F2-11 = 2 (Full Tuning) or 1 (Static Tuning), and press the Run button to allow the inverter to automatically learn the motor parameters.

5). Drifttest: Styr start/stopp via RUN-knappen på panelen eller externa plintar, och justera potentiometern eller knapparna för att ställa in frekvensen.

FAQ

F1: Kan 0,75 kW frekvensomriktare för allmänna ändamål starta en tung belastning?

A: Absolut. Den 0,75 kW allmänna frekvensomriktaren stöder vektorstyrning (SVC), med startmoment upp till 150 %. För tung utrustning som blandare eller krossar med en uteffekt på 0,75KW, rekommenderas det att ställa in parametrarna för motornamnskylten i grupp F2 och utföra motorparameteridentifiering i F2-11 för att erhålla optimalt vridmoment vid låga varvtal.

F2: Har denna växelriktare ett inbyggt bromsmotstånd?

S: Enligt de tekniska specifikationerna i manualen har modeller på 37KW och lägre (inklusive 0,75KW) en inbyggd bromsenhet. Användare behöver bara köpa ett externt bromsmotstånd och ansluta det till P(+) och PB terminalerna; ingen extra bromsenhet krävs, vilket sparar installationskostnader.

F3: Hur styr man motorns rotation framåt och bakåt?

Du kan styra det på flera sätt:

Panelkontroll: Tryck direkt på FWD (framåt) eller REV (back) knappen på manöverpanelen.

Plintstyrning: Anslut till MIn-terminalen via en extern omkopplare (F5-00 och F5-01 måste vara inställda på framåt/backfunktion).

Parameterväxling: Inställning F0-09 ändrar körriktningskommandot direkt utan att behöva ändra motorkabeln.

F4: Genererar frekvensomformaren mycket värme?

S: 0,75KW-modellen genererar relativt lite värme, men för att säkerställa dess livslängd måste den installeras vertikalt med fri ventilation i topp och botten. Om omgivningstemperaturen överstiger 40°C, rekommenderas det att reducera enheten eller installera en fläkt för forcerad kylning.
