Jämfört med vanliga frekvensomriktare för allmänt bruk på marknaden överträffar 900E-seriens frekvensomriktare vad gäller styrprecision och intelligenta funktioner:
Dubbellägeskontroll, överlägsen prestanda: Stöder exklusivt sensorlös vektorkontroll (SVC) för synkronmotorer, vilket ger ett starkt startmoment även vid låga hastigheter, med kontrollprecision som vida överstiger traditionella V/F-styrfrekvensomvandlare.
Intelligent inställning, matchning med ett klick: Utrustad med självdetekteringsfunktion för motorparameter (statisk/dynamisk identifiering), identifierar frekvensomformaren automatiskt motorparametrar, vilket eliminerar behovet av tråkiga manuella beräkningar och säkerställer att drivsystemet alltid är i optimalt matchande skick.
Inbyggd vattenförsörjning med konstant tryck PID: Ingen extern styrenhet krävs; den inbyggda omfattande PID-logiken möjliggör direkt sömn-, väcknings- och vattenbristskyddsfunktioner för vattenförsörjningssystem med konstant tryck, vilket avsevärt minskar systemkostnaderna.
Användarvänlig interaktiv upplevelse: Utrustad med en multifunktionell LED-manöverpanel, som stöder realtidsövervakning av flera parametrar som frekvens, spänning, ström och effekt, och har automatisk parameterväxlingsdisplayfunktion, vilket gör drift och underhåll enklare.
Omfattande säkerhetsskydd: Utrustad med mer än 20 feldetekteringsfunktioner, inklusive växelriktarenhetsskydd, överström, överspänning, underspänning, fasförlust, överhettning och kortslutning till jord, vilket säkerställer säkerheten för utrustning och personal.
|
Punkt |
Specifikation |
|
Ingångseffekt |
Trefas 380V~480V (50/60Hz) |
|
Kontrollläge |
V/F-kontroll, sensorlös vektorkontroll för synkronmotor (FMSVC) |
|
Frekvensinställning |
Övre gräns: 500,0 Hz / Nedre gräns: 0,0 Hz (Justerbar) |
|
Bärfrekvens |
1,0 kHz ~ 16,0 kHz (Automatisk justerbar med temperatur) |
|
Hastighetsintervall |
1:100 (Under SVC-läge) |
|
Överbelastningskapacitet |
150 % av märkström (60s) |
|
Skyddsklass |
IP20 (installationsmiljö krävs) |

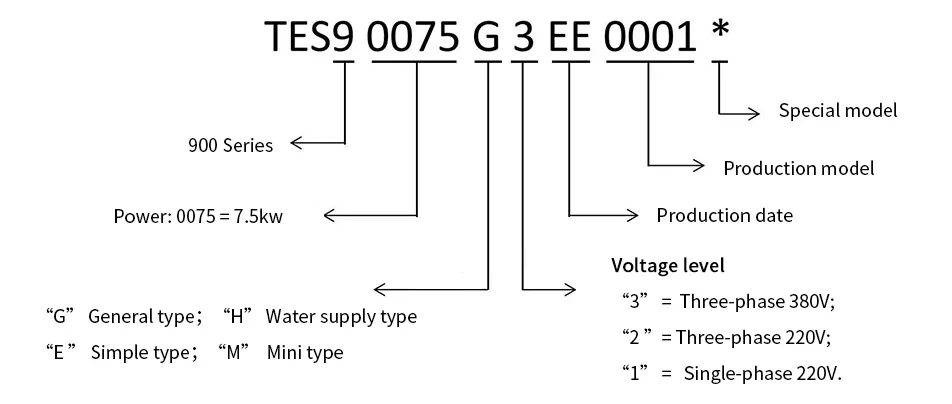

900-seriens frekvensomformare är namngivna enligt följande regler:
| 900M Mini, enfasingång: 200~240V ± 10%, trefasingång: 380~480V ±10%, 50/60Hz | ||||
| Frekvensomvandlarmodell | Anpassad motor | Märkutgångsström A | Referensnummer för utseende | |
| KW | HP | |||
| 900-0007M1 | 0.75 | 1 | 4 | A00M |
| 900-0015M1 | 1.5 | 2 | 7 | A00M |
| 900-0007M3 | 0.75 | 1 | 2.5 | A00M |
| 900-0015M3 | 1.5 | 2 | 3.7 | A00M |
| 900-0022M3 | 2.2 | 3 | 5.1 | A00M |
| Enfasig ingång: 200~240V ± 10%, 50/60Hz | ||||
| Frekvensomvandlarmodell | Anpassad motor | Märkutgångsström A | Referensnummer för utseende | |
| KW | HP | |||
| 900-0007G1 | 0.75 | 1 | 4 | A00 |
| 900-0015G1 | 1.5 | 2 | 7 | A00 |
| 900-0022G1 | 2.2 | 3 | 10 | A00 |
| 900-0040G1 | 4.0 | 5 | 18 | A01 |
| Trefasig ingång: 380~480V ± 10%, 50/60Hz | ||||
| Frekvensomvandlarmodell | Anpassad motor | Märkutgångsström A | Referensnummer för utseende | |
| KW | HP | |||
| 900-0007G3 | 0.75 | 1 | 2.5 | A00 |
| 900-0015G3 | 1.5 | 2 | 3.7 | A00 |
| 900-0022G3 | 2.2 | 3 | 5.1 | A00 |
| 900-0030G3 | 3.0 | 4 | 7.0 | A00 |
| 900-0040G3 | 4.0 | 5 | 9.0 | A01 |
| 900-0055G3 | 5.5 | 7.5 | 13 | A01 |
| 900-0075G3 | 7.5 | 10 | 17 | A02 |
| 900-0110G3 | 11 | 15 | 25 | A02 |
| 900-0150G3 | 15 | 20 | 32 | A03 |
| 900-0185G3 | 18.5 | 25 | 38 | A03 |
| 900-0220G3 | 22 | 30 | 45 | A04 |
| 900-0300G3 | 30 | 40 | 60 | A04 |
| 900-0370G3 | 37 | 50 | 75 | A05 |
| 900-0450G3 | 45 | 60 | 90 | A05 |
| 900-0550G3 | 55 | 70 | 110 | A06 |
| 900-0750G3 | 75 | 100 | 150 | A07 |
| 900-0930G3 | 93 | 125 | 170 | A07 |
| 900-1100G3 | 110 | 150 | 210 | A08 |
| 900-1320G3 | 132 | 175 | 250 | A08 |
| 900-1600G3 | 160 | 210 | 300 | A09 |
| 900-1850G3 | 185 | 245 | 340 | A09 |
| 900-2000G3 | 200 | 260 | 380 | A09 |
| 900-2200G3 | 220 | 300 | 415 | A09 |
| 900-2500G3 | 250 | 350 | 470 | A10 |
| 900-2800G3 | 280 | 370 | 520 | A10 |
| 900-3150G3 | 315 | 400 | 600 | A10 |
| 900-3550G3 | 355 | 420 | 650 | A11 |
| 900-4000G3 | 400 | 530 | 725 | A11 |
| 900-4500G3 | 450 | 595 | 820 | A11 |
| 900-5000G3 | 500 | 595 | 980 | A11 |
| 900-5600G3 | 560 | 740 | 1080 | A12 |
| 900-6300G3 | 630 | 830 | 1200 | A12 |

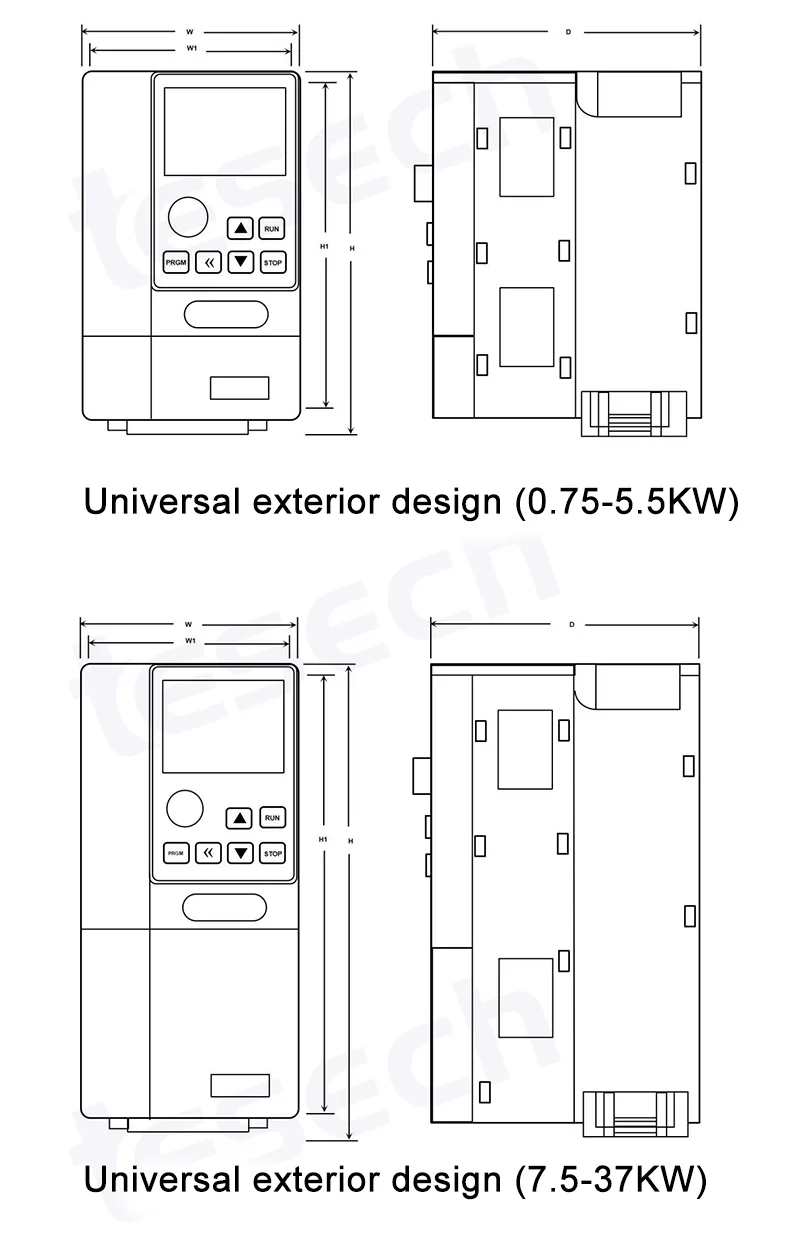

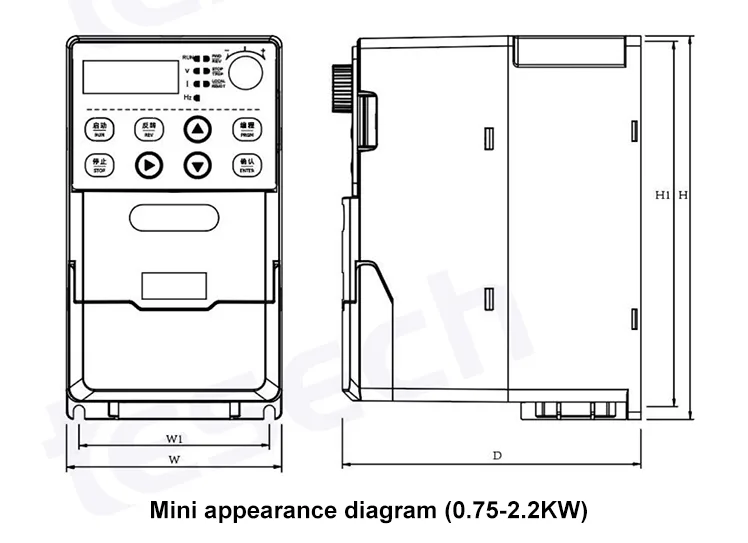

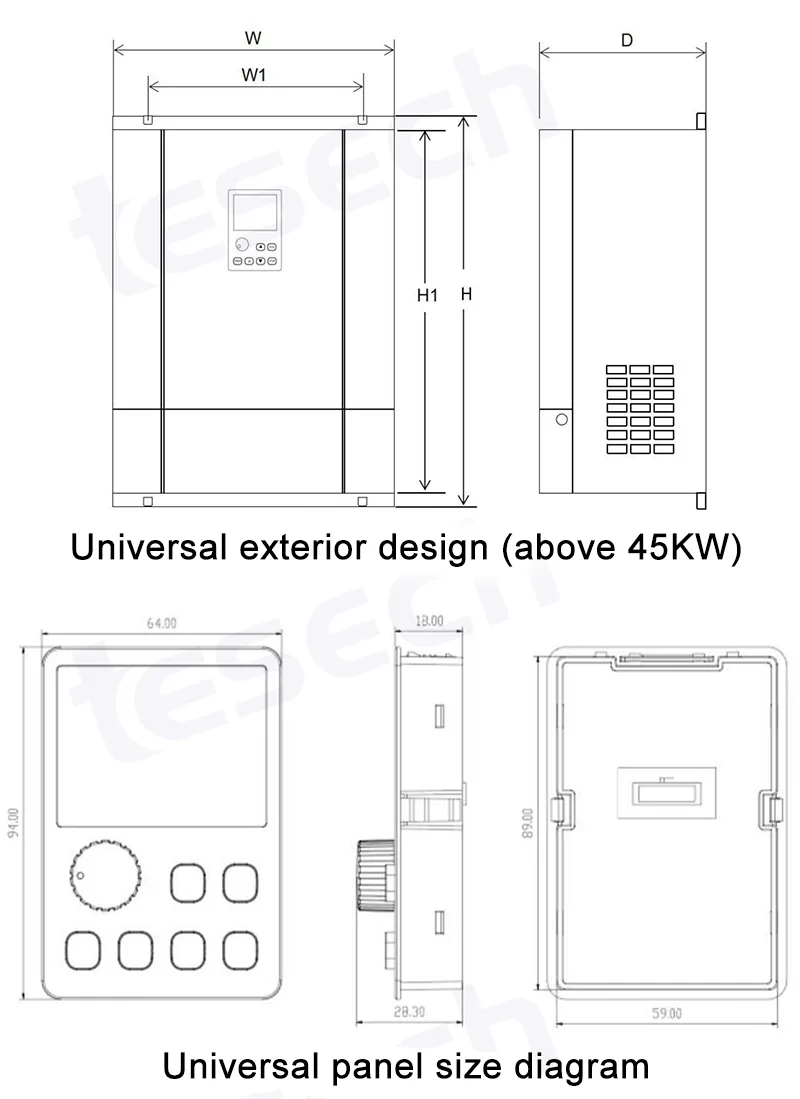

| Referensnummer | Driva | Mått (mm) | Installationsstorlek (mm) | Öppning | |||
| H | W | D | H1 | W1 | |||
| A00M | 0,75~1,5KW/220V 0,75~2,2KW/380V |
153 | 86 | 123 | 143 | 76 | 4,5 mm |
| A00 | 0,75~2,2KW/220V 0,75~2,2KW/380V |
170 | 86 | 141 | 157 | 75 | 5 mm |
| A01 | 4,0~5,5KW/380V 4,0/220V |
188 | 96 | 171 | 176 | 83.6 | 5 mm |
| A02 | 7,5~11KW | 228 | 114 | 192 | 214.5 | 98.7 | 5 mm |
| A03 | 15~18,5KW | 290 | 160 | 182 | 269 | 143 | 6,5 mm |
| A04 | 22~30KW | 328 | 193 | 217 | 305 | 172 | 8,5 mm |
| A05 | 37~45KW* | 344 | 228 | 223 | 324 | 206 | 8,5 mm |
| A06 | 45~55KW | 490 | 327.5 | 238 | 459 | 202.5 | 10 mm |
| A07 | 75~93KW | 526 | 300 | 304 | 504 | 200 | 9 mm |
| A08 | 110~132KW | 690 | 370 | 360 | 636.5 | 232 | 10 mm |
| A09 | 160~220KW | 720 | 410 | 360 | 690 | 330 | 10 mm |
| A10 | 250~315KW | 1060 | 650 | 392.5 | 1030 | 420 | 12 mm |
| A11 | 355~500KW | 1361.5 | 818 | 404.5 | 1280 | 520 | 16 mm |
| A12 | 560~630KW | 1330 | 786 | 410 | 1295 | 500 | 16 mm |
900E Series Variable Frequency Drive, med sitt breda effektområde och kraftfulla kontrollprestanda, används ofta inom följande områden:
Vattenförsörjning och HVAC: Vattenförsörjningssystem med konstant tryck, centrala luftkonditioneringsvattenpumpar, kyltornsfläktar.
Industriell tillverkning: CNC-verktygsmaskiner, textilmaskiner, tryck- och förpackningsutrustning, plastmaskiner.
Materialtransport: Transportband, hissar, blandare.
Särskilda applikationer: På grund av dess stöd för synkronmotorstyrning är den särskilt lämplig för synkronmotordriftsscenarier med permanentmagneter där energieffektivitet och storlek är kritiska.
Miljökrav: Installationsmiljöns temperatur bör vara mellan -10°C och +50°C, luftfuktighet mindre än 90%RH (ingen kondens) och fri från frätande gaser och ledande damm.
Utrymmeskrav: För att säkerställa värmeavledning bör tillräckligt med utrymme reserveras ovanför och under växelriktaren (10 cm ovanför och 10 cm under rekommenderas), och ventilationsöppningar på minst 5 cm bör lämnas på båda sidor.
Huvudkrets: Anslut ingångsterminalerna (R/S/T) till trefasströmförsörjningen och utgångsterminalerna (U/V/W) till motorn. Det är strängt förbjudet att ansluta nätsladden till utgångsterminalerna av misstag.
Styrkrets: Stöder flera signalingångar, inklusive 0-10V analoga signaler (AI1), potentiometrar och externa omkopplarsignaler (DI1/DI2).
Jordning: Omriktarens PE-terminal måste vara tillförlitligt jordad.
1). Parameteråterställning: Ställ in F0-31 = 1 för att återställa fabriksinställningarna.
2). Motorparametrar: Ställ in F0-00 (effekt), F0-01 (spänning), F0-02 (ström), F0-03 (frekvens) och F0-04 (hastighet) enligt motorns märkskylt.
3). Styrläge: Ställ in F3-00 = 2 för att välja synkronmotorvektorstyrning (SVC-läge vid behov).
4). Parameteridentifiering: Ställ in F0-06 för att utföra statisk eller dynamisk parameteridentifiering (för vektorstyrning).
5). Körkommando: Ställ in F0-19 för att välja körkanal (panel/terminal) och F0-20 för att välja frekvenskälla.

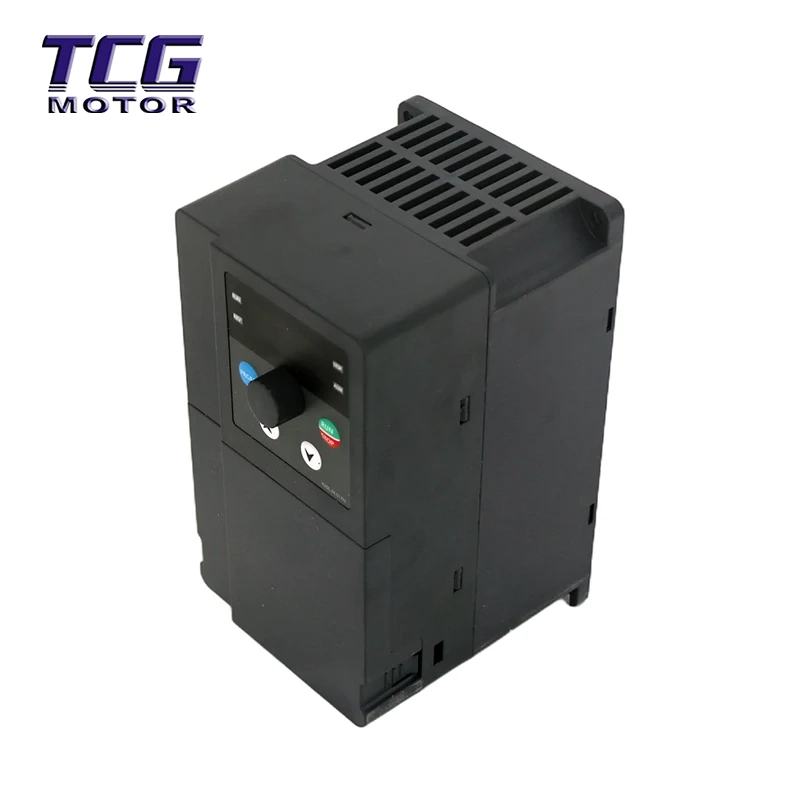

o TES 900E Inverter Huvudenhet × 1
o Väggmonterad kontrollpanel (inklusive anslutningskabel) × 1
o Användarmanual (inklusive garantikort) × 1
o Installationstillbehör (skruvar/skivor) × 1 set
o Skickas inom 48 timmar efter beställning (om den finns i lager).
o Professionell logistikspårningstjänst tillhandahålls.
Förpackningsmetod: Antistatiska påsar + hårda kartonger används för förpackning, och höghållfasta wellpapplådor används för ytterkartongen för att säkerställa säker transport.
Leveranstid: Standardartiklar kommer att skickas inom den överenskomna tidsramen; skräddarsydda varor kommer att levereras inom de överenskomna arbetsdagarna.
Logistikkanaler: DHL, FedEx, UPS och sjö-/flygfrakttjänster stöds.
F1: Kan TES 900E driva en synkronmotor med permanentmagnet?
A: Ja. 900E-seriens frekvensomriktare stöder sensorlös vektorkontroll (SVC-läge) för synkronmotorer. Efter att ha ställt in F3-00 till 2, kombinerat med parameteridentifieringsfunktionen i F0-06, kan den perfekt driva en permanentmagnet synkronmotor, vilket ger hög effektivitet och högt vridmoment kontrollprestanda.
F2: Vad ska jag göra om panelen visar "Er01" växelriktarenhetsskyddsfel?
S: "Er01" orsakas vanligtvis av kortslutning i utgången, jordning eller överhettning av modulen. Kontrollera om motorisoleringen är bra och om utgångskabeln är skadad; bekräfta om växelriktarens luftkanal är blockerad och om fläkten går normalt; om larmet kvarstår efter felsökning av externa fel, kontakta teknisk support för att kontrollera frekvensomriktarkortet eller invertermodulen.
F3: Hur uppnår man konstant tryckvattenförsörjningsfunktion?
S: 900E-seriens frekvensomriktare har en inbyggd kraftfull PID-funktion. Anslut helt enkelt trycksensorsignalen till AI1-terminalen, ställ in F1-00 för att välja PID-börvärde och F1-02 för att välja PID-återkopplingskälla som AI1. Ställ sedan in måltryckvärdet för F1-01 enligt kraven på rörledningsnätverket.
F4: Kräver frekvensomformaren regelbundet underhåll?
A: Ja. Det rekommenderas att inspektera det var 6-12:e månad. Fokusera på att rengöra damm från kylfläkten och luftkanalerna, kontrollera om det finns lösa interna skruvar och inspektera kabelanslutningarna för tecken på att de brinner. Om den förvaras under en längre period (mer än 1 år), bör förladdningsbehandling utföras enligt bruksanvisningen före användning.
