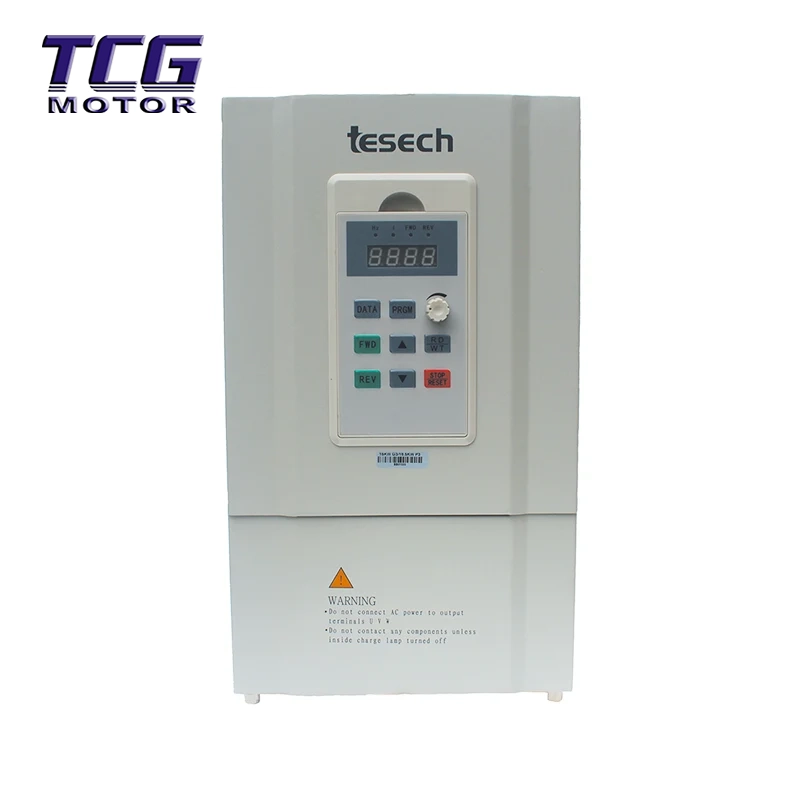

11kW Heavy Duty Variabel Frequency Drive

Jämfört med mindre kraftmodeller har 11 kW Heavy Duty Variable Frequency Drive en robust järnhöljedesign med en mer kompakt intern komponentlayout och starkare motstånd mot elektromagnetiska störningar. Oavsett om det gäller stora gruvmaskiner, höglyftande vattenpumpar eller komplexa produktionslinjedrifter, ger TES-390 11kW en stabil och stabil kärnkraft.

Robust och tålig järnhölje:

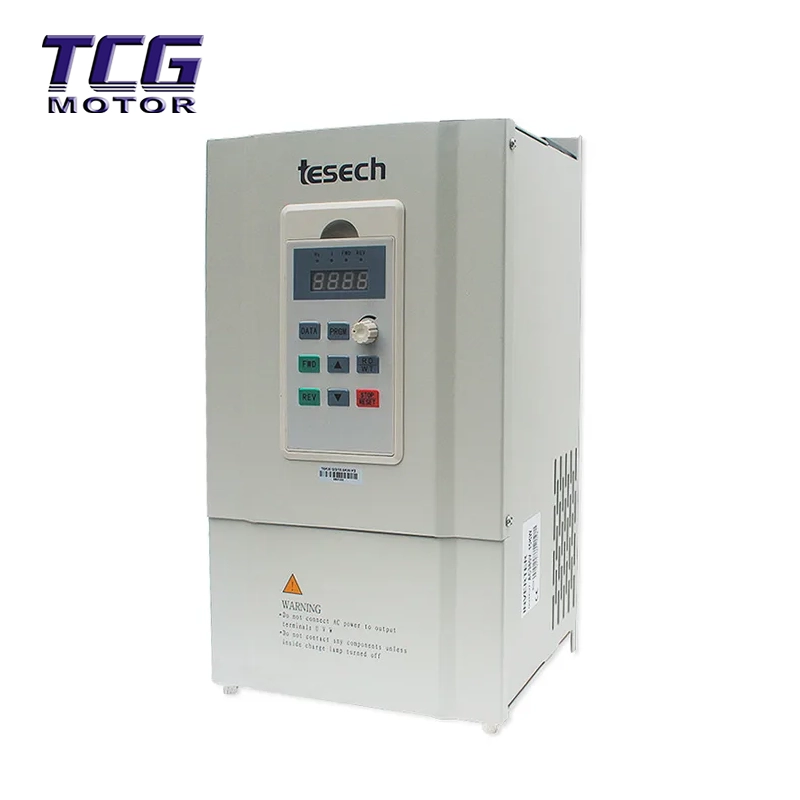

11kW-modellen använder ett helt sluten järnhölje (IP20). Jämfört med plasthöljet i mindre kraftmodeller, skyddar järnhöljet effektivt mot starka elektromagnetiska störningar (EMC) i industriella miljöer, förhindrar att damm kommer direkt in i de interna kretsarna och har en mer optimerad värmeavledningskanal, vilket gör den lämplig för tuffa industriella miljöer som gruvor och gjuterier.

Kraftig överströmskapacitet, sömlös uppstart:

Den här modellen hanterar den höga startströmmen och trögheten hos 11kW-motorn och har en 200 % omedelbar utlösningsströmkapacitet och 160 % av den nominella uteffekten, perfekt hanterar den kraftiga uppstarten av utrustning som krossar och kompressorer och effektivt förhindrar falska överströmsfel.

Oberoende luftkanal, forcerad kylning:

11KW-effekten genererar betydande värme. Denna modell är utrustad med en högvolyms oberoende kylfläkt för luftkanaler som direkt släpper ut varm luft till utsidan av skåpet. Detta förhindrar varm luft från att cirkulera och ackumuleras inuti skåpet, vilket löser problemet med frekventa överhettningsavstängningar av högeffektsutrustning i sommarmiljöer med hög temperatur.

Full portexpansion, integrerad kontroll:

Standardkonfigurationen inkluderar rikligt med industriella kommunikationsgränssnitt (RS-485 Modbus-RTU) och flera I/O-terminaler, som stöder flerpumpscykelstyrning (1 till 5) och enkel PLC-programmering. Den kan direkt driva storskaliga vattenförsörjningssystem med konstant tryck eller automatiserade produktionslinjer utan behov av ytterligare komplexa styrskåp.

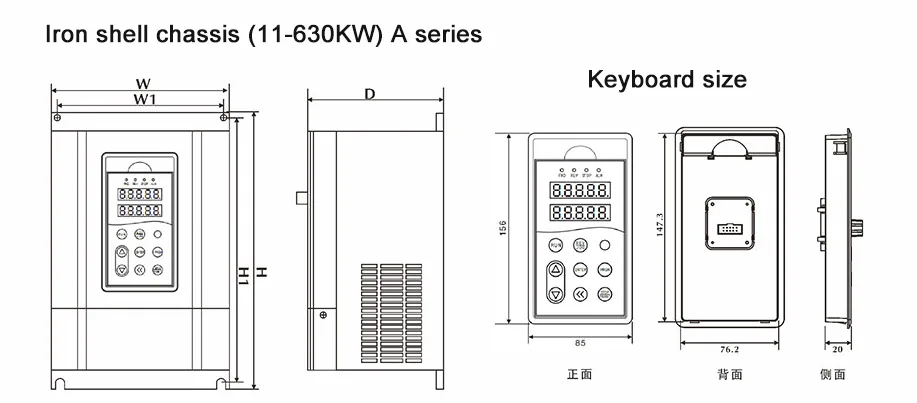

Produktens tekniska parametrar

Applikationsbranscher och scenarier

11kW Heavy Duty Variable Frequency Drive, dess kraftfulla prestanda och höga tillförlitlighet, används ofta inom följande tunga industriområden:

Storskalig vätskekontroll: Höglyftande pumpstationer för vattenförsörjning, stora centrala luftkonditioneringsenheter, luftningssystem för avloppsvattenrening.

Gruv- och byggmaterial: Krossar, kulkvarnar, bandtransportörer, hissar.

Industriell tillverkning: Stora luftkompressorer, hydrauliska system för formsprutningsmaskiner, hjälputrustning för valsande stål.

Energi- och kemisk industri: Stora blandningstankar, centrifuger, fläktar och inducerade dragsystem.

Installations- och användningsinstruktioner

1. Mekanisk installation (kritiska steg)

Vertikal installation: 11KW-modellen är stor och tung och måste installeras vertikalt på en platt metallvägg. Omvänd eller horisontell installation är strängt förbjuden.

Värmeavledningsutrymme: 11KW genererar en stor mängd värme; ett ventilationsutrymme på ≥300 mm måste reserveras över och under (dokumentet rekommenderar 150 mm, men mer utrymme rekommenderas för modeller med högre effekt).

Dammförebyggande åtgärder: I miljöer med höga dammhalter (som textilier och träbearbetning) måste dammfilter installeras eller så måste ett separat förseglat elskåp användas.

2. Elektriska anslutningar

Huvudkrets: Anslut ingångsterminalerna (R/S/T) till trefasströmförsörjningen och utgångsterminalerna (U/V/W) till motorn. Det är strängt förbjudet att ansluta strömförsörjningen till utgångsterminalerna!

Bromsenhet: 11KW-modellen har ingen inbyggd bromsenhet (en extern enhet krävs). Om snabbt stopp krävs måste en extern bromsenhet och bromsmotstånd anslutas (ansluten till P/+ och PB plintarna).

Reaktor: Det rekommenderas att installera en AC-ingångsreaktor på strömförsörjningssidan för att förbättra effektfaktorn och eliminera övertoner av hög ordning.

3. Snabb idrifttagningsprocedur

Parameteråterställning: Ställ in F0-27 = 3 för att återställa fabriksinställningarna.

Motorparametrar: Ställ in F2-01 (Power) till 11,0 och F2-03 (Current) till motorns märkskyltström.

Vektorinställning: Ställ in F2-11 = 2 (full inställning), tryck på Run-knappen för att låta omriktaren automatiskt känna igen motorparametrarna (lasten måste kopplas bort).

Drifttest: Ställ in F0-02 = 1 (terminalkontroll), F0-03 = 2 (AI1 spänningsingång), anslut potentiometern för att utföra hastighetsjusteringstester.

Försiktighetsåtgärder

Frekvent strömbrytning är strängt förbjudet: 11KW-växelriktarens interna kondensatorer har en stor laddningsström. Frekvent strömavbrott via kontaktor under drift är strängt förbjudet, eftersom detta lätt kan skada IGBT-modulen. Det rekommenderas att starta och stoppa via styrterminalerna.

Långdistanstransmission: Om motoravståndet överstiger 100 meter måste en utgående reaktor installeras för att förhindra överdriven läckström orsakad av kabelfördelad kapacitans.

Jordningskrav: 11kW Heavy Duty Variable Frequency Drive måste använda en enpunktsjordningsmetod. Jordledningens tvärsnittsarea måste vara ≥ 6 mm². Att dela en jordledning med andra kraftmaskiner är strängt förbjudet.

FAQ

F1: Vilka är de strukturella skillnaderna mellan en 11kW-växelriktare och en 5,5kW-växelriktare?

S: Den största skillnaden ligger i höljesmaterialet och värmeavledningssystemet. Växelriktare på 5,5 kW och lägre använder vanligtvis plasthöljen, som förlitar sig på naturlig konvektion för värmeavledning; medan 11kW Heavy Duty Variable Frequency Drive, som är en högeffektsenhet, använder ett robust järnhölje, som inte bara ger starkare elektromagnetisk interferensskärmning utan också har en oberoende kylfläkt för luftflöde som direkt driver ut intern värme utanför skåpet, vilket förhindrar värmeuppbyggnad under högeffektdrift.

F2: Kräver 11kW Heavy Duty Variable Frequency Drive en extern bromsenhet?

A: Ja, det måste vara externt. Dokumentationen indikerar att en extern bromsenhet krävs för 37kW och högre, men 11kW-modeller har vanligtvis ingen inbyggd bromsenhet (eller så kan det bero på den specifika satsen; dokumentationen nämner inbyggd bromsning för 37kW och lägre, men högeffektsenheter kräver vanligtvis en extern under driftsättning). För 11KW tung utrustning (som kranar och centrifuger), om snabbt stopp krävs, måste en extern bromsenhet och matchande bromsmotstånd (effekt ≥ 2500W, motstånd ≥ 43Ω) köpas.

F3: Varför rapporterar min 11KW-växelriktare "överhettning" efter att ha körts ett tag?

S: 11KW växelriktare genererar mycket värme, och överhettning orsakas vanligtvis av tre orsaker: 1. Blockerade luftkanaler. Kontrollera om fläkten är igång och om det finns ludd/damm vid luftintaget; 2. Hög omgivningstemperatur. Om temperaturen inuti styrskåpet överstiger 40°C, installera en luftkonditionering eller frånluftsfläkt; 3. Skadad fläkt. Fläkten är en separat komponent för 11KW-modeller. Om fläkten inte vrider sig måste maskinen omedelbart stoppas och fläkten bytas ut.

F4: Kan en 11KW växelriktare styra flera motorer?

A: Ja, men med ett villkor. 11KW-modeller stöder parallelldrift av flera motorer i V/F-styrläge. Det rekommenderas att den totala strömmen inte överstiger 1,1 gånger frekvensomformarens märkström.
