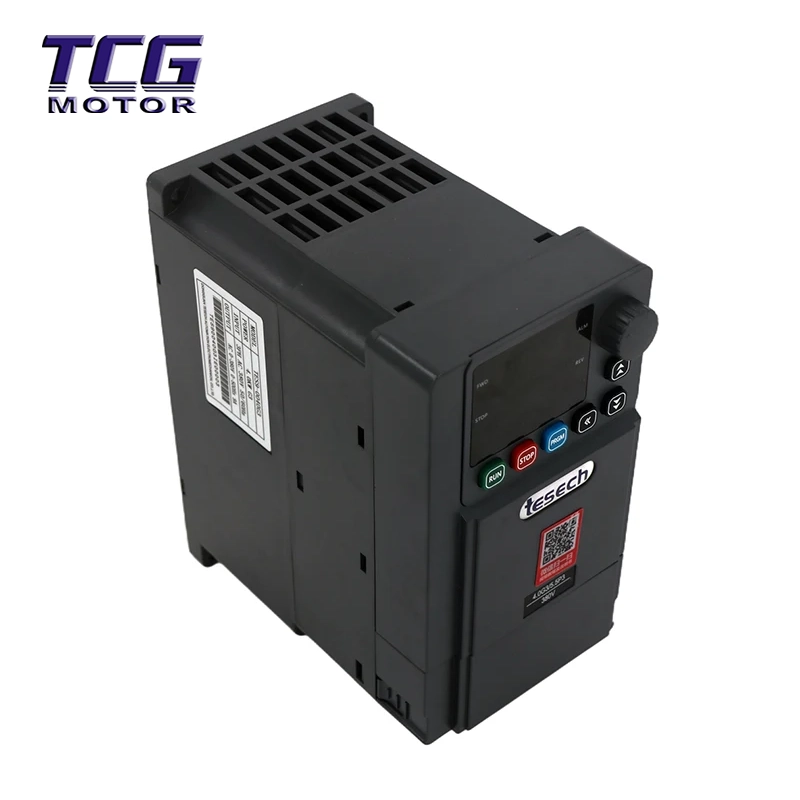

900G-serien med variabel frekvensomformare

Jämfört med mindre frekvensomvandlare eller enfunktionsfrekvensomvandlare, utmärker sig 900G-seriens frekvensomriktare i industriell miljöanpassning och kontrollprestanda:

Full effekttäckning för tunga scenarier: Erbjuder olika formfaktorer från A00 till A12, som täcker uteffekter från 0,75KW till 630KW. Speciellt utformad för industriell utrustning som kräver stark effekt, löser den problemen med hög startström och svår styrning av motorer med hög effekt.

Vektorkontroll för högt vridmoment vid låga hastigheter: Stöder SVC med ett hastighetsförhållande på upp till 1:100, vilket ger 150 % av det nominella vridmomentet även vid 0,5 Hz, vilket säkerställer jämna och stötfria tunga starter.

Multi-Pump Control för systemintegration: Inbyggd avancerad vattenförsörjningslogik stöder ett 1-till-5 multipumpstyrningsläge, som direkt driver komplexa vattenförsörjningssystem med konstant tryck utan behov av en extra PLC-styrenhet.

Multi-Pump Control för systemintegration: Inbyggd avancerad vattenförsörjningslogik stöder ett 1-till-5 multipumpstyrningsläge, som direkt driver komplexa vattenförsörjningssystem med konstant tryck utan behov av en extra PLC-styrenhet.

Industriellt skydd och värmeavledning: 900G Series Variable Frequency Drive antar en oberoende luftkanaldesign och IP20 skyddsklassning, som effektivt motstår damminträngning i industriella miljöer. I kombination med en intelligent temperaturstyrd fläkt säkerställer den stabil drift under längre perioder.

Kommunikation med full port och intelligent nätverk: Standardkonfigurationen inkluderar Modbus-RTU-kommunikationsprotokollet och stöder ett RS485-gränssnitt, vilket möjliggör enkel integration med värddatorövervakningssystem för datautbyte i realtid i fabriksautomation.

Produktens tekniska parametrar

Tillämpningsindustrier och scenarier

900G Series Variable Frequency Drive, med sin höga effekttäthet och breda tillämpningslogik, används ofta inom följande områden:

Kraft och kommunalt: Högeffekts pumpstationer för vattenförsörjning med konstant tryck, avloppsreningssystem, inducerade dragfläktar.

Maskintillverkning: CNC-verktygsmaskiner spindeldrivningar, formsprutningsmaskiner, extrudrar, förpackningsmaskiner.

HVAC: Central luftkonditionering cirkulerande vattenpumpar, kyltornsfläktar, HVAC-system.

Energi och gruvdrift: Gruvhissar hjälpdrivanordningar, bandtransportörer, kompressorer.

Installations- och användningsinstruktioner

1. Mekanisk installation

Vertikal installation: Måste installeras vertikalt på en plan metallyta, vilket säkerställer obehindrat luftflöde för värmeavledning.

Värmeavledningsutrymme: Tillräckligt utrymme måste tillhandahållas vertikalt över och under (A≥10 mm, B≥200 mm för 0,75-22KW). Blockering av luftintaget är strängt förbjudet.

Miljökrav: Omgivningstemperaturen måste vara mellan -10°C och +40°C (reducering krävs över 40°C). Nedstämpling krävs för höjder över 1000 meter.

2. Elektriska anslutningar

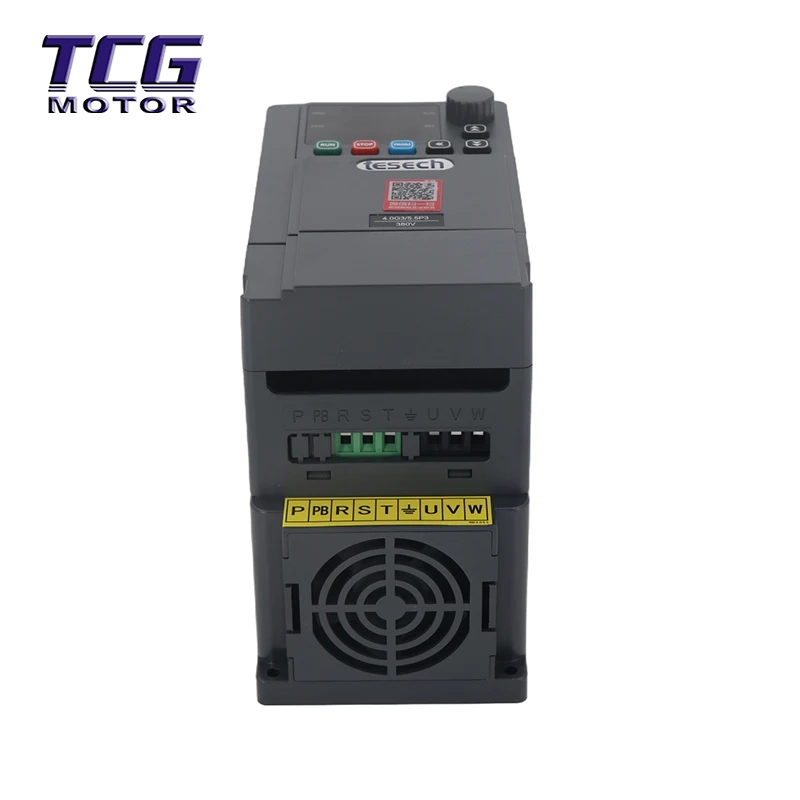

Huvudkrets: R/S/T anslut till trefas strömförsörjning, U/V/W anslut till motorn. Det är strängt förbjudet att vända anslutningar!

Bromsenhet: 0,75KW~5,5KW har en inbyggd bromsenhet och kräver ett externt bromsmotstånd (ansluten till +/PB-terminalen); 7,5KW och över kräver en extern bromsenhet.

Jordning: PE-terminalen måste vara tillförlitligt jordad och jordningsresistansen måste överensstämma med lokala föreskrifter.

3. Snabbfelsökningsprocedur

1). Parameteråterställning: Ställ in F0-24 = 1 för att återställa fabriksinställningarna.

2). Motorparametrar: Ställ in F8-00 (Power) till F8-04 (Speed) enligt märkskylten.

3). Parameteridentifiering: Ställ in F8-07 för att utföra statisk eller dynamisk identifiering (krävs för vektorkontroll för att erhålla optimalt vridmoment).

4). Driftkontroll: Ställ in F0-00 för att välja driftskanal (0: Panel, 1: Terminal, 2: Kommunikation).

5). Frekvensbörvärde: Ställ in F0-01 för att välja frekvenskälla.

FAQ

F1: Vad är skillnaden mellan 900G Series Variable Frequency Drive och den tidigare minimodellen (900M)?

S: TES 900G är en växelriktare för allmänna ändamål med ett bredare effektområde (upp till 630KW), rikare I/O-portar (5 DI-kanaler, 2 AI-kanaler) och kraftfull vektorkontrollprestanda, vilket gör den lämplig för komplexa industriella styrscenarier. Minimodellen 900M, å andra sidan, är vanligtvis utformad för enkla applikationer med låg effekt (<2,2KW) och har färre portar.

F2: Stöder 900G-seriens frekvensomriktare med flerpumpsvattenförsörjning?

A: Ja. 900G-serien har inbyggd omfattande PID-logik. Genom att ställa in parametrarna F0-26 och F5 kan den uppnå 1-till-5 flerpumpsstyrning, inklusive olika lägen som "en i bruk, en standby", "master-slave control" och "synkron kontroll", vilket gör att komplexa vattenförsörjningssystem kan byggas utan en extern styrenhet.

F3: Vad är SVC-kontroll? Varför är parameteridentifiering nödvändig?

S: SVC (Speed ​​Sensorless Vector Control) gör att växelriktaren kan styra motorns vridmoment exakt även utan en pulsgivare. Motorparameteridentifiering (F8-07) gör det möjligt för växelriktaren att "lära sig" motorns interna parametrar (såsom resistans och induktans), och därigenom uppnå lågfrekvent uteffekt med högt vridmoment (0,5Hz/150%). Utan identifiering kommer växelriktaren endast att fungera i normalt V/F-läge, vilket minskar dess tunga lastkapacitet.

F4: Vad ska jag göra om panelen visar "Err14" som indikerar att modulen överhettas?

S: "Err14" indikerar att växelriktarmodulens temperatur är för hög. Kontrollera: 1. Är lasten för tung eller har den varit låst länge? 2. Är kylfläkten skadad eller är luftkanalen blockerad av damm? 3. Är omgivningstemperaturen över 40°C (kräver reduktion eller förbättrad ventilation)? 4. Är bärvågsfrekvensen F0-13 inställd för högt (bärvågsfrekvensen kan på lämpligt sätt reduceras för att minska värmeutvecklingen)?

F5: Hur förlänger man växelriktarens livslängd i tuffa miljöer?

S: Det rekommenderas att rengöra dammet från kylfläkten och luftkanalen regelbundet (var 6-12:e månad); i miljöer med hög damm (föroreningsnivå > 2) bör frekvensomformaren installeras i ett skyddsskåp med en IP54-klassning eller högre; om den lagras under en längre period (mer än 1 år), bör förladdningsbehandling utföras enligt bruksanvisningen före användning.
