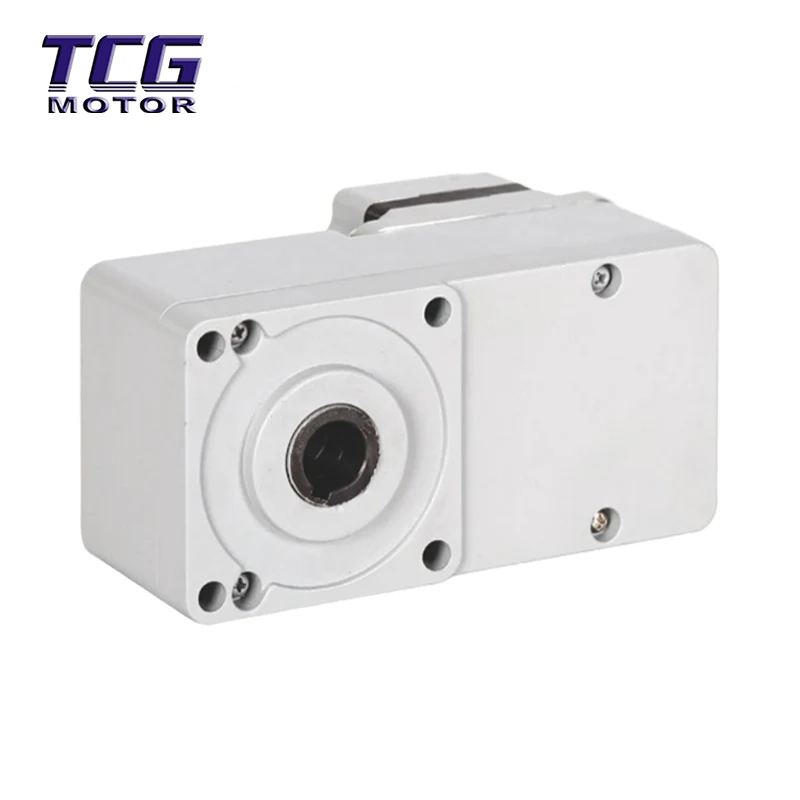

30W BLDC-motorn med 60GL platt växellåda med ihålig axel är designad speciellt för precisionsrotationskraven för automatiserad utrustning. Den integrerar kablar och sensorer genom en ihålig axelstruktur och dess platta design sparar mycket installationsutrymme, vilket gör den till en idealisk kraftlösning för robotarmar, medicinsk utrustning och precisionsinstrument.
Denna produkt är ett integrerat kraftsystem med en enhetlig design, som kopplar en 30W borstlös DC-motor med en 60GL högprecisions platt växellåda. Utgående axel har en ihålig struktur. Dess kärnfunktioner är:
Design av ihålig axel: Den ihåliga axeln möjliggör enkel passage av kablar, luftrör eller sensorer, vilket minskar den externa ledningskomplexiteten. Lämplig för applikationer som kräver interna ledningar, såsom robotskarvar och roterande moduler i medicinsk utrustning.
Platt struktur: Total tjocklek ≤90 mm, vilket resulterar i en mindre storlek jämfört med traditionella växellådor, anpassad till installationsutrymmen med begränsad höjd.
Precisionstransmission: Reduktionsförhållandet på 60GL ger högt vridmoment och möter behoven av precisionspositionering och tunga belastningar.
Jämförelse med växellådor med solid axel: Den ihåliga axelns design förenklar systemintegration, undviker störningar från externa ledningar och förbättrar utrustningens snygghet och tillförlitlighet.
Jämförelse med andra platta växellådor: Det dedikerade reduktionsförhållandet på 60GL optimerar vridmoment- och hastighetsbalansen och anpassar sig till mer precisionsscenarier.
Integrering av ihåliga skaft sparar utrymme och kostnader: Skafthålet med en diameter på 12 mm tillåter direkt kabel-/fiberoptisk kabelpassage, vilket minskar externa adaptrar och minskar systemets komplexitet och felfrekvens.
Ultratunn struktur anpassar sig till krävande utrymmen: Med en total tjocklek ≤90 mm kan 30W BLDC-motorn med 60GL Hollow Shaft Flat Gearbox bäddas in i utrustningsfack eller i plan med monteringsytor, vilket gör den särskilt lämplig för lågprofilapplikationer som medicinsk bildutrustning och kollaborativa robotleder.
Lågt ljud och smidig drift: Precisionsslipade och dynamiskt balanserade växlar ger en driftsljudnivå på 50XXdB, lämplig för tysta miljöer som laboratorieutrustning och smarta hem.
Högeffektiv värmeavledning och lång livslängd: Det platta huset ökar värmeavledningsytan, och i kombination med värmeledande material är den kontinuerliga driftstemperaturen ≤80 ℃, med en livslängd som överstiger 20 000 timmar.
Robotik och automatisering: Samverkande robotledmoduler, SCARA-robotarmsroterande axlar, roterande plattformar för automatiserad inspektionsutrustning.
Medicinsk utrustning: Endoskoprotationsmekanismer, CT-bildutrustnings drivmoduler, kirurgiska robotsluteffektorer.
Precisionstillverkning: SMT placeringsmaskin lins roterande bord, halvledarwafer inspektionsplattformar, optisk mätutrustning.
Smart Home: Dolda motoriserade gardinrullar, smarta rotationsmekanismer för dörrlås, precisionslyftanordningar.
Scenariodifferentiering: 30W BLDC-motorn med 60GL platt växellåda med ihålig axel är särskilt lämplig för scenarier som kräver integrering av sensorer, kodare eller kablar i den roterande axeln, för att undvika extern kabeltrassling eller signalinterferens.
Se till att den utgående axeln och lastens koaxialitet är ≤0,05 mm. En flexibel koppling rekommenderas för att buffra laster utanför centrum. Dra åt fästskruvarna diagonalt, se till att vridmomentet överensstämmer med specifikationerna (undvik lokal spänningskoncentration).
Elektrisk anslutning: En dedikerad BLDC-drivrutin måste användas; direkt strömanslutning är förbjuden.
Hallsignalkablar måste vara skärmade för att förhindra elektromagnetiska störningar.
Faktiskt belastningsmoment ≤80 % av nominellt vridmoment, vilket ger en marginal för att hantera start-stopp-stötar.
Undvik skarpa böjar när du trär kablar genom den ihåliga axeln; flexibla kablar rekommenderas.
Kontrollera fetttillståndet var tredje månad (endast professionell demontering). Öppna inte locket om inte tätningen är skadad.
Vakuumförpackad med en pall i aluminiumlegering för säker montering, och ytterligare skyddad av ett yttre lager av EPE-pärlbomull och en bikakekartong för att förhindra kompression och deformation.
Frakt: För standardmodeller och icke-standardiserade anpassade modeller (som de med speciella axellängder eller spänningar), vänligen kontakta kundtjänst. Vi stödjer världsomspännande sjöfrakt/DHL/flygfrakt.
F1: Påverkar den ihåliga axelstrukturen styrkan?
S: Genom att använda höghållfasta legeringsmaterial och simuleringsoptimerad design kan den motstå den nominella belastningen, men den radiella/axiala kraften bör inte överskridas enligt specifikationerna.
F2: Stöds anpassat reduktionsförhållande?
S: Ja, anpassning är tillgänglig från 5:1 till 200:1, med en minsta beställningskvantitet på 10 enheter.
F3: Finns det några begränsningar för kablar som passerar genom den ihåliga axeln?
S: Flexibla kablar med en diameter ≤12 mm rekommenderas för att undvika att repa axelhålets innervägg med stela trådar.
F4: Kan den användas i fuktiga miljöer?
A: IP54 skyddsklass, dammtät och vattentät. För extrema miljöer krävs högre skydd eller tätningsbehandling.
F5: Hur kalibrerar man kontrollnoggrannheten i slutet slinga?
S: Hallfaskalibrering och inställning av kodarursprung krävs i samband med drivrutinen. Teknisk manuell support tillhandahålls.
