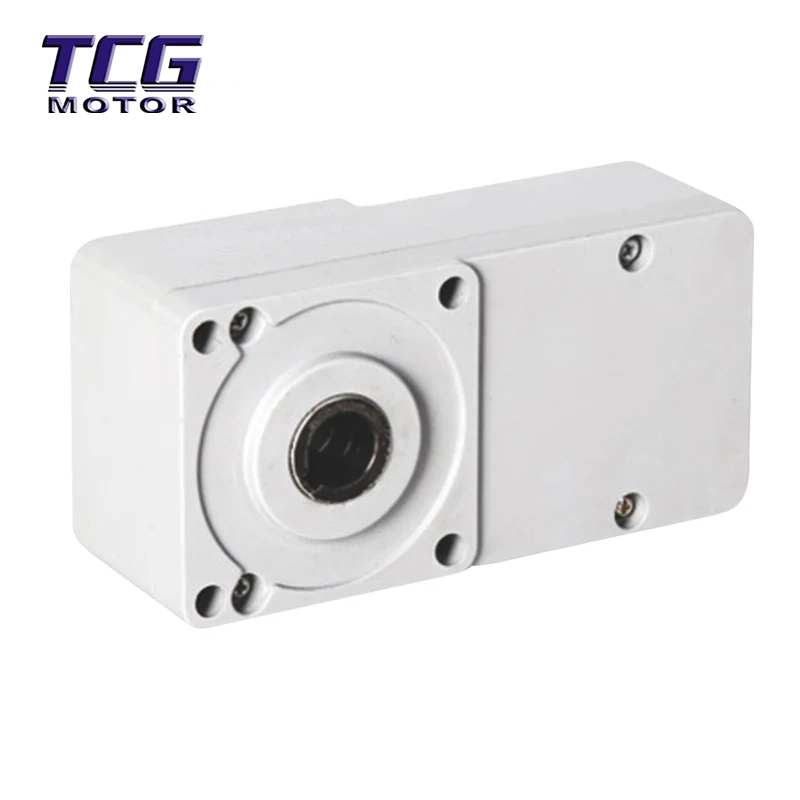

Den platta borstlösa likströmsmotorn har en ultratunn strukturell design som i hög grad integrerar den borstlösa motorn med en platt planetväxel, vilket avsevärt minskar motorns tjocklek. Med hjälp av högpresterande permanentmagneter kännetecknas denna miniatyriserade, energieffektiva motor av sin borstlösa drift, låga brus och underhållsfria drift. Den är speciellt utformad för applikationer med begränsad höjd och utrymme.
Ultratunn design som övervinner utrymmesbegränsningar: Den platta borstlösa likströmsmotorn är speciellt utvecklad för höjdbegränsade miljöer, såsom medicinska endoskoparmar, intelligenta höjdjusterbara bordsmezzaniner och robotledsmoduler, för att uppnå "osynlig" installation.
Lågt ljud, jämn drift: Med hjälp av spiralformade planetväxlar och en dynamiskt balanserad rotor är driftljudet <45dB, lämpligt för medicinska, laboratorie- och andra miljöer med extremt låga ljudkrav.
Högprecisionskontroll, snabb respons: Stöder vektorkontroll med sluten slinga, med ett hastighetsområde på 80~3000 RPM och positioneringsnoggrannhet på ±0,05%, vilket möter behoven för precisionsautomatisering.
Underhållsfri, lång livslängd: Borstlös struktur + helt sluten smörjning, livslängd överstigande 20 000 timmar, eliminerar behovet av byte av kolborste och minskar underhållskostnaderna.
Medicinsk utrustning: Endoskopets roterande armar, operationsbordslyftmekanismer, CT-skannerdrivmoduler.
Robotik: Samverkande robotleder, servicerobotchassistyrning, robotarmsluteffektorer.
Smart Home: Inbäddade motoriserade gardiner, höj- och sänkbara skrivbord, dolda drivsystem för projektionsduk.
Precisionsautomation: SMT-placeringsmaskinmoduler, transportplattformar för halvledarutrustning, optiska inspektionsinstrument.
Utrymmesreservation: Se till att motorns botten är parallell med monteringsytan under installationen för att undvika deformation på grund av kompression; ett spel på ≥0,05 mm krävs för värmeavledningsytan.
Koaxialkalibrering: Koaxialitetsfelet mellan den utgående axeln och lastaxeln måste vara ≤0,05 mm. En flexibel koppling rekommenderas för att buffra laster utanför centrum.
Drivrutinsmatchning: En dedikerad BLDC-drivrutin måste användas; direkt anslutning till strömförsörjningen är förbjuden.
Hallsignalkalibrering: Före den första uppstarten måste Hall-fasen kalibreras med hjälp av drivenheten för att förhindra omvänd rotation eller jitter.
Temperaturhantering: Vid kontinuerlig drift med hög belastning rekommenderas det att installera en kylfläns av aluminium eller forcerad luftkylning.
Underhållstips: Kontrollera fetttillståndet vart X år (endast professionell demontering). Öppna inte locket själv om inte tätningen är skadad.
F1: Vad är skillnaden mellan en platt borstlös DC-motor och en parallellaxelmotor?
Skillnaden ligger i utrymme och struktur. Parallella axelmotorer är längre men kortare, lämpliga för monteringslinjer; motorer med platt axel är extremt tunna, speciellt utformade för applikationer med begränsad höjd (som mezzaniner för medicinsk utrustning).
F2: Är värmeavledningen för den platta borstlösa likströmsmotorn pålitlig?
Den antar ett skal av aluminiumlegering med hög värmeledningsförmåga + forcerad luftkylningsdesign, med en yttemperaturökning ≤80 ℃ (full belastning). Värmeavledning med sluten slinga bör dock undvikas; det rekommenderas att installera kylflänsar.
F3: Stöder den högprecisionspositionering?
Ja. Den levereras som standard med en XX-linjekodare, som uppnår en positioneringsnoggrannhet på ±X% under sluten slinga, lämplig för precisionstillämpningar såsom halvledarutrustning.
F4: Kan vridmomentet uppfylla kraven på tung belastning?
Maximalt vridmoment kan nå XX N·m, men valet bör baseras på den faktiska belastningen. Det rekommenderas att reservera en vridmomentmarginal på 15 % för att förlänga livslängden.
F5: Kan speciella storlekar eller gränssnitt anpassas?
Ja. Anpassning är tillgänglig för ihåliga axlar, kilspår, utgångsflänsar, etc., med en minsta beställningskvantitet på 100 enheter.
