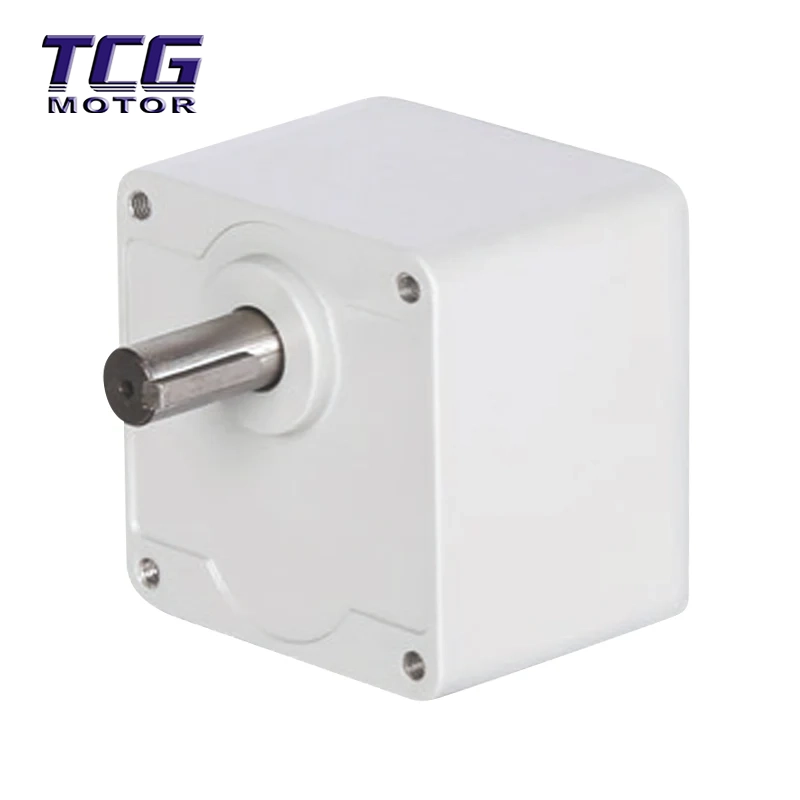

Parallellaxel borstlös DC-motor

En parallellaxel borstlös DC-motor är ett integrerat drivsystem som kombinerar en borstlös motor med en parallellaxelväxellåda. Dess ingående och utgående axlar förblir parallella, vilket resulterar i linjär kraftöverföring. Den använder elektronisk kommutering istället för traditionella borstar, kombinerat med en precisionsmekanism för spiralformad växelreduktion, för att uppnå högt vridmoment i en kompakt storlek.

Viktiga skillnader (jämfört med ortogonala axlar):

Transmissionseffektivitet: Ortogonala axlar kräver en 90° förändring i kraftriktningen, vilket resulterar i energiförlust; parallellaxlar är linjära drivningar med extremt låga mekaniska förluster, vilket uppnår en verkningsgrad på över 95 %.

Kostnadsfördel: Relativt enkel struktur, enklare växeltillverkning och mer prisvärd jämfört med ortogonala axelmotorer, vilket gör det till det föredragna valet för budgetkänsliga projekt.

Radiellt utrymme: Den borstlösa DC-motorn med parallellaxel är lämplig för scenarier med begränsat längsgående utrymme men gott om sidoutrymme (som långa, smala monteringslinjer).

Produktfördelar

Ultrahög energieffektivitet: Genom att använda en spiralformad precisions- eller spiralväxeldesign, har den hög ingrepp och en transmissionseffektivitet som vanligtvis överstiger 95 %. Jämfört med högeraxelmotorer genererar den mindre värme och sparar mer energi under långvarig drift, vilket gör den till ett idealiskt val för energibesparande eftermontering.

Exceptionell kostnadseffektivitet: Som den mest mogna reducerstrukturen är dess tillverknings- och underhållskostnader lägre än för högeraxelmotorer. Samtidigt som den uppfyller utrymmeskraven kan den spara 20–30 % på kostnaderna för maskinvaruanskaffning.

Vertikalt kompakt: Även om dess sidolängd är relativt lång, är dess höjd (stapeltjocklek) extremt tunn. Den är idealisk för installation i utrustning med begränsad höjd men gott om längdutrymme, såsom precisionsetiketteringsmaskiner och tunna skikttransportband.

Smidig drift och underhållsfri: Den borstlösa motorn + den slutna växellådan har inte bara en livslängd på över 20 000 timmar utan fungerar också med extremt lågt ljud. Till skillnad från borstade motorer eliminerar den behovet av regelbundna byten av kolborstar, vilket verkligen uppnår "engångsinstallation, långsiktig sinnesro."

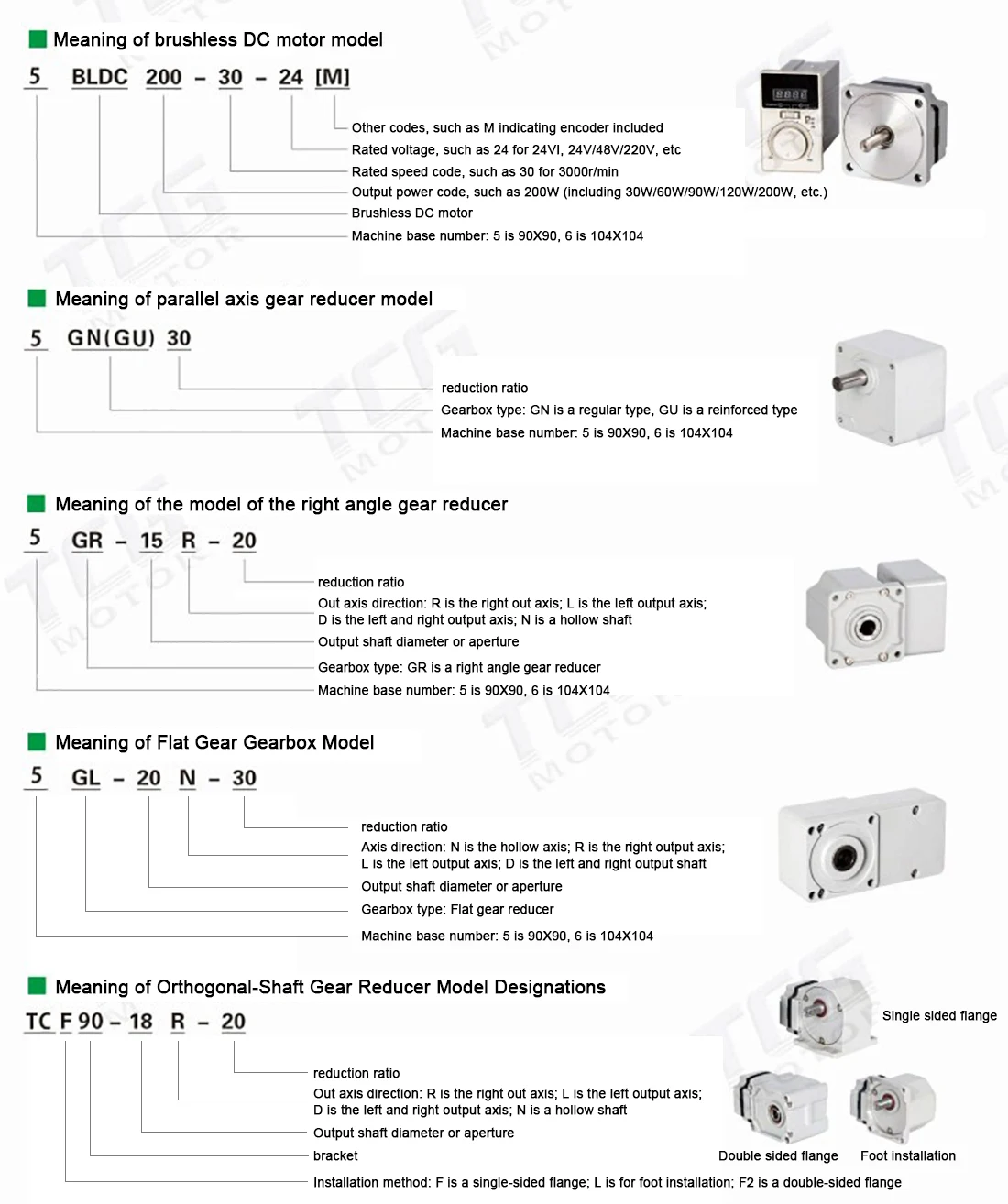

Specifikationer

Obs: Borstlösa likströmsmotorer med parallellaxel tar upp ett stort utrymme i horisontell (längdriktning). Om det inre utrymmet på utrustningen är extremt smalt, vänligen prioritera ortogonala axel- eller flataxelmotorer.

Ansökningar

Industriella automatiserade produktionslinjer: Transportbandsdrifter, förpackningsmaskinsspindlar, etiketteringsmaskiners rullar, materialhissar.

Kommersiell utrustning och livsmedelsutrustning: Kommersiella blandare, kaffekvarnar, utmatningsmekanismer för varuautomater, roterande ugnar.

Smarta hem och byggnadsapplikationer: Elektriska rulljalusier, smarta klädställ, ventilationssystem för bostäder.

Installation och användning

Urvalsrekommendationer:

Vridmomentmarginal: När du väljer en motor bör det faktiska belastningsmomentet vara mindre än 70 % av det nominella vridmomentet för att klara påverkan av frekventa starter och stopp och förlänga motorns livslängd.

Utrymmesmängd: På grund av dess linjära struktur måste tillräckligt med sidolängdsutrymme reserveras under installationen och en kylkanal måste säkerställas vid motorns baksida (fläktände).

Kabelspecifikationer:

Förebyggande av omvänd anslutning: Omkastning av de positiva och negativa polerna på strömförsörjningen är strängt förbjudet, annars kommer drivkortet omedelbart att brännas ut.

Signaldifferentiering: Det är viktigt att skilja mellan de trefasiga kraftledningarna (UVW) och Hall/encoder-signalledningarna. Felaktig anslutning gör att motorn vibrerar eller inte roterar.

Underhåll:

Ingen stöt: När du installerar remskivor eller kopplingar, är parallellaxel borstlös DC-motor strängt förbjuden att träffa motorns utgående axel för att undvika att skada de inre lagren och växlarna.

Kylhantering: Även om den är mycket effektiv, rekommenderas det att installera en kylfläkt när den körs kontinuerligt i högtemperaturmiljöer över 40 ℃ eller i ett slutet hölje.

Förpackning & Frakt

Förpackningsstandard: Den borstlösa DC-motorkroppen med parallellaxel är inlindad i förtjockad EPE-pärlbomull och placerad i en höghållfast femlagers wellpappkartong för att effektivt förhindra klämning och vibrationer under transport.

Leveranstid: För standardmodeller och icke-standardiserade anpassade modeller (som speciella axellängder eller spänningar), vänligen kontakta kundtjänst.

Företagsstyrka

Företagets utmärkelser och kvalifikationer

Partner varumärken

FAQ

F1: Vilket är bättre, en parallellaxel borstlös DC-motor eller en högeraxelmotor?

S: Det beror på ditt utrustningsutrymme. Om det finns gott om sidoutrymme och man prioriterar hög verkningsgrad och låg kostnad är en parallellaxlad motor det absoluta förstahandsvalet (verkningsgrad > 95%). Om det interna utrymmet på din utrustning är begränsat och kräver "böjhöjd"-installation, måste en högeraxelmotor väljas.

F2: Kräver denna typ av motor smörjningsunderhåll?

S: Nej. Denna produkt använder en helt sluten fettsmörjningsstruktur (livstidsunderhållsfri design). Den är försmord med specialfett på fabriken och användarna behöver inte fylla på smörjolja under dess normala livslängd.

F3: Varför sägs den vara mer energieffektiv än en högeraxelmotor?

S: Eftersom kraftöverföringsvägen är annorlunda. En högeraxelmotor måste ändra riktning med 90 grader genom koniska växlar, vilket resulterar i större friktionsförlust (verkningsgrad cirka 85%). En parallellaxelmotor överför kraft linjärt, med extremt låg mekanisk förlust, vilket uppnår högre energiomvandlingseffektivitet.

F4: Är det normalt att motorn värms upp?

S: I en omgivningstemperatur under 40 ℃ är en motoryttemperatur som når 60-70 ℃ normalt. Men om den blir för varm att röra vid (över 90 ℃) eller har en bränd lukt, vänligen stoppa maskinen omedelbart och kontrollera den. Detta kan bero på för hög belastning, enfasdrift eller dålig värmeavledning.

F5: Kan den användas med en hastighetsregulator?

A: Absolut. Denna motor levereras som standard med en dedikerad drivrutin som stöder 0-10V analog ingång, PWM-signal eller potentiometerhastighetsreglering, vilket möjliggör steglös mjuk justering från 0 rpm till nominell hastighet.
