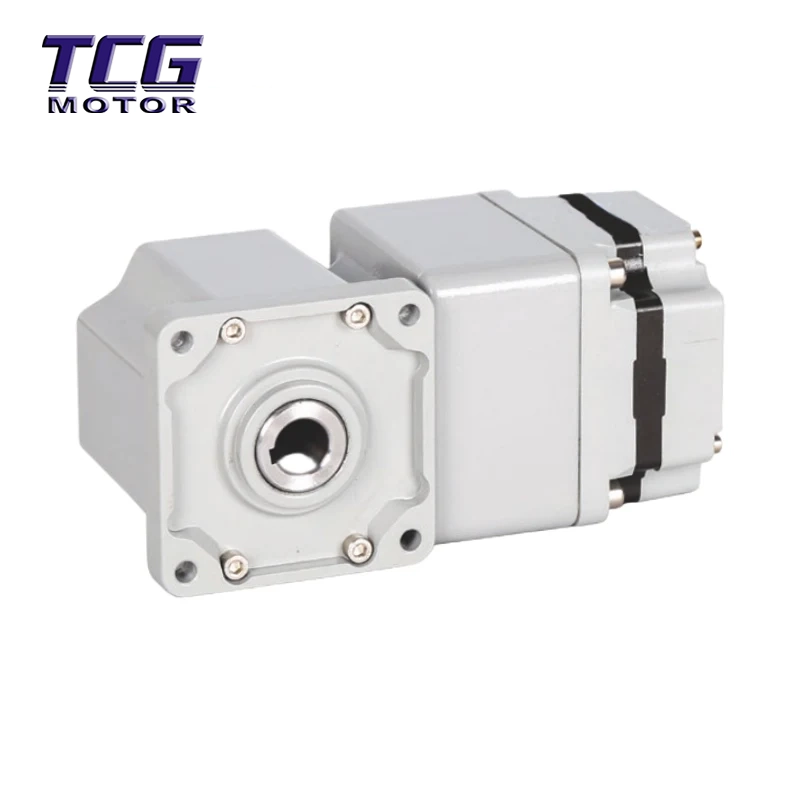

60W BLDC-motor med 80GR vinkelväxellåda

Denna 60W BLDC-motor med 80GR vinkelväxellåda är designad speciellt för automatiserad utrustning som kräver vertikal styrning och precisionsöverföring. Den uppnår en kompakt layout och högt vridmoment genom en rätvinklig axelstruktur, vilket gör den till en idealisk kraftlösning för robotändskarvar, precisionsinstrument, logistiktransporter och andra områden.

Produktfördelar

Riktvinklad layout för optimalt utrymmesutnyttjande: 90°-hörndesignen omvandlar transmissionsriktningen vertikalt, vilket sparar XX % av plan utrymme, vilket gör den särskilt lämplig för robotarmsändeffektorer och flerlagers automatiserad utrustning.

Högt vridmoment och stabil transmission: Ett reduktionsförhållande på 80GR i kombination med höghållfasta växlar ger ett toppvridmoment på 7 N·m, lämpligt för tunga applikationer som lyft, fastspänning och rotation.

Högprecisionspositionering med minimalt fel: Växelprecisionen når ISO 5-nivå, med ett transmissionsfel ≤5 % och en repeterbarhet på ±X %, överlägsen vanliga rätvinkliga reducerare.

Låg vibration och buller, tyst drift: Kugghjulen genomgår precisionsslipning och dynamisk balansering, vilket resulterar i driftsljud ≤55dB, lämpligt för tysta miljöer som laboratorieutrustning och precisionsbearbetning.

Modulär design för enkel installation: 60W BLDC-motor med 80GR vinkelväxellåda erbjuder både fläns- och fotmonteringsalternativ, anpassning till olika utrustningsgränssnitt och förkortar systemintegreringstiden.

Ansökningar

Robotik: Industrirobotändeffektorer, samverkande robotarmsroterande moduler, AGV-styrsystem.

Automationsutrustning: Automatiserade hörntransportörer för produktionslinje, materialhanteringsmekanismer, precisionsmonteringsplattformar.

Medicinsk utrustning: Roterande kirurgiska robotarmar, CT-skannerdrivmoduler, lyftaxlar för medicinsk bildbehandlingsutrustning.

Precisionstillverkning: CNC-bearbetningscenter roterande bord, laserskärmaskins oscillerande axlar, halvledartestutrustning.

Scenariodifferentiering: 60W BLDC-motor med 80GR vinkelväxellåda är lämplig för utrymmesbegränsade scenarier som kräver vertikal hörntransmission, ersätter flerstegs reducerkombinationer och förbättrar systemets kompakthet och transmissionseffektivitet.

Installation och användning

Installationskrav:

Se till att vinkelrätheten mellan den ingående axeln och motoraxeln och mellan den utgående axeln och lastaxeln är ≤0,1 mm. Använd en indikator för kalibrering.

När du installerar flänsen, dra åt skruvarna jämnt, se till att vridmomentet överensstämmer med specifikationerna (undvik lokal spänningskoncentration).

Elektriska anslutningar:

Använd en dedikerad BLDC-drivrutin; anslut inte direkt till strömförsörjningen.

Givarens signalledningar måste vara skärmade för att förhindra elektromagnetiska störningar.

Lastkontroll:

Faktiskt belastningsmoment ≤80 % av märkt vridmoment; undvika frekvent överbelastning.

I högtemperaturmiljöer krävs kylfläkt eller forcerad luftkylning.

Underhållstips:

Helt sluten smörjkonstruktion; inget oljebyte krävs under dess livslängd. Kontrollera regelbundet oljenivån (om ett oljefönster finns).

Förpackning

Förpackning: 60W BLDC-motorn med 80GR vinkelväxellåda är säkrad med en högprecisionsform av aluminiumlegering och förseglad med en vakuumstötsäker film, sedan skyddad av en yttre bikakekartong och träram för att förhindra stötar och deformation.

Frakt: För standardmodeller och icke-standardiserade anpassade modeller (som speciella axellängder eller spänningar), vänligen kontakta kundtjänst. Vi stödjer världsomspännande sjöfrakt/DHL/flygfrakt.

Företagsstyrka

Företagets utmärkelser och kvalifikationer

Partner varumärken

FAQ

F1: Hur väljer man mellan en rätvinkelreducerare och en parallellaxelreducerare?

S: Rättvinklade reducerare används för 90° vinkeltransmissioner, medan parallellaxelreducerare används för parallella layouttransmissioner. Urvalet bör baseras på faktiska utrymmes- och riktningskrav.

F2: Kan ett reduktionsförhållande på 80GR anpassas?

S: Anpassning stöds inom intervallet 3-300GR. Belastningsparametrar krävs, med en minsta beställningskvantitet på 10 enheter.

F3: Hur säkerställer man installationsnoggrannhet?

S: Det rekommenderas att använda ett laserinriktningsinstrument för kalibrering. Koaxialitet/vinkelräthet måste uppfylla kraven i parametertabellen.

F4: Är 60W BLDC-motorn med 80GR vinkelväxellåda vattentät?

S: IP54 damm- och stänkbeständig. För fuktiga eller undervattensmiljöer krävs en IP55 eller högre version eller anpassade tätningar.
