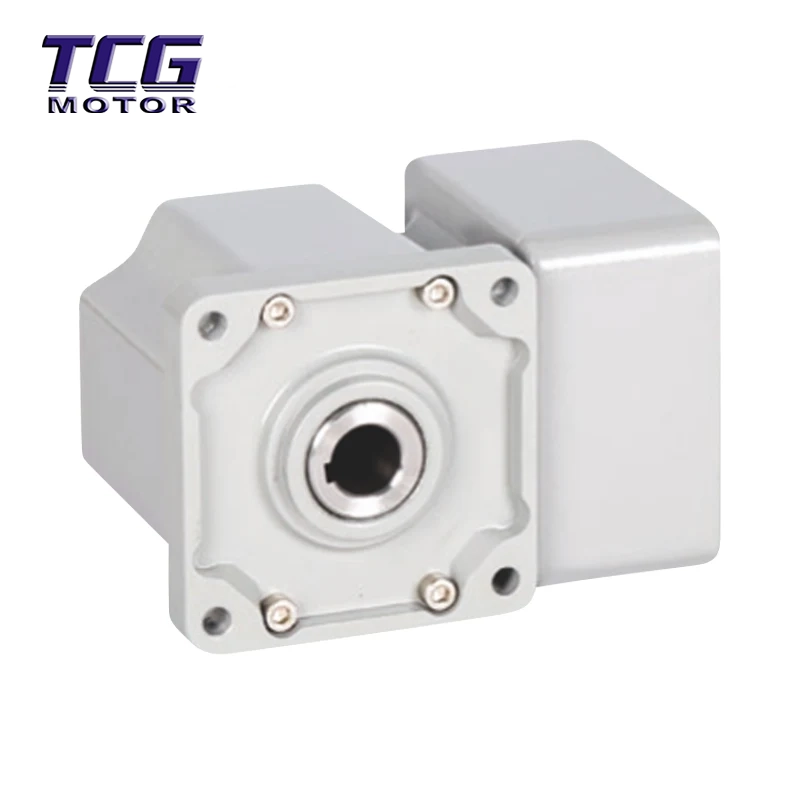

Den rättvinklade borstlösa likströmsmotorn är ett integrerat kraftsystem som kombinerar en borstlös motor med en 90° rätvinklig växellåda. Den använder en konisk spiralväxel för att ändra kraftöverföringens riktning, vilket omvandlar motorns höghastighetsrotation till låghastighets, högt vridmoment, samtidigt som den uppnår vertikal kraftöverföring.
Rumslig layout: Motorer med parallella axlar sträcker sig i en rak linje och upptar en stor längd; Högervinklade borstlösa likströmsmotorer "viker" kraften i en 90-graders vinkel, vilket avsevärt sparar sidoinstallationsutrymme (ungefär 60%).
Transmissionsscenarier:Parallellaxliga motorer är lämpliga för tillämpningar som kräver "vridande" transmission (som AGV-chassi), medan parallellaxlade motorer är mer lämpade för långa, smala produktionslinjer.
90° hopfällbar kraft: De ingående och utgående axlarna är vertikalt fördelade vid 90°, vilket resulterar i extremt små sidomått. Jämfört med parallellaxlade motorer kan den perfekt integreras i utrustning med begränsat utrymme, vilket gör den till den enda lösningen för layoututmaningar.
Hög effektivitet och lågt brus: Genom att använda precisionsingrepp med spiralformade växlar når transmissionseffektiviteten 85%-90%, vilket förbättrar effektiviteten med mer än 30% jämfört med traditionella snäckväxelstrukturer; driftljudet är så lågt som under 45dB, vilket ger tyst drift.
Kraftfull effekt och skydd: Den rätvinkliga borstlösa likströmsmotorn stöder hastighetsminskning och vridmomentökning, och med en dedikerad drivrutin har den flera skydd mot överström, överbelastning och övertemperatur, vilket säkerställer stabil drift under komplexa arbetsförhållanden och en livslängd på över 10 000 timmar.
Mobila robotar och AGV:er: Automated Guided Vehicle (AGV) drivhjul, chassi för staplingskran för automatiserade lager, intelligenta logistikfordon.
Smarta hem och byggnader: Elektriska gardiner (dold installation), elektriska klädställ, automatiska dörrlås, lyftmekanismer.
Collaborative Robots: Robotarmleder, ändeffektorer, som använder sin kompakta struktur för att uppnå flexibel rörelse.
Precisionsindustriutrustning: Förpackningsmaskiner, etiketteringsmaskiner, medicinska testinstrument, optiska skanningsenheter.
Vridmomentmarginal: Vid val av modell bör en marginal på 50 % reserveras för det faktiska belastningsmomentet för att klara av frekventa starter och stopp och stötbelastningar.
Koaxialitetskalibrering: Vid installation av lasten måste koaxialitetsfelet mellan utgående axel och lasten vara ≤0,1 mm för att undvika för tidigt lagerslitage orsakat av ojämn belastning.
Riktningsval: Välj lämplig installationsposition enligt den utgående axelns riktningskod (R höger/L vänster/D dubbelsidig/N ihålig).
Driver Matching: Måste användas med en dedikerad borstlös drivrutin. Högervinklad borstlös likströmsmotor rekommenderas för att reservera 1,5 gånger förarens effektmarginal.
Polaritetsskydd: Vid kabeldragning, förhindra strikt de positiva och negativa polerna på strömförsörjningen från att vändas, annars kan drivkortet lätt brännas ut.
Värmeavledning: För långvarig fulllastdrift med ett stort reduktionsförhållande (t.ex. ≥100), måste en kylfläns eller fläkt installeras.
Lågtemperaturstart: I extremt kalla miljöer kan växellådsfett tjockna och orsaka startsvårigheter. Det rekommenderas att använda en anpassad lågtemperatursfettversion.
Förpackning: Höghållfasta wellpapplådor eller anpassade trälådor används för förpackning, med EPE-pärlbomull helt insvept inuti för att säkerställa stöt- och fuktskydd under transport.
Fraktpolicy: För standardmodeller och icke-standardiserade anpassade modeller (som speciella axellängder eller spänningar), vänligen kontakta kundtjänst. Vi stödjer världsomspännande sjöfrakt/DHL/flygfrakt.
Service efter försäljning: 12 månaders garanti tillhandahålls. Reparations- eller utbytestjänster tillhandahålls för kvalitetsproblem som inte orsakas av mänskliga fel.
F1: Vad är skillnaden mellan en rätvinklig borstlös DC-motor och en parallellaxelmotor?
S: Den största skillnaden ligger i installationsutrymme och transmissionsriktning.
Parallell axel: Linjär kraftöverföring, lång längd, kort höjd, hög verkningsgrad (>95%), lämplig för löpande band och annan utrustning med gott om plats. Rättvinklad axel: Kraften roterar vertikalt i 90 grader, extremt små sidomått, lämplig för AGV, robotarmar och annan utrustning med begränsat sidoutrymme, men något lägre effektivitet (85%-90%).
F2: Är den här typen av motor bullrig?
S: Jämfört med traditionella snäckväxelreducerare använder vår rätvinkliga axelmotor en spiralformad konisk växeldesign, vilket resulterar i mjukare ingrepp och extremt lågt driftsljud (vanligtvis under 45 dB), vilket gör den idealisk för medicinska eller kontorsmiljöer där tyst drift krävs.
F3: Varför känner jag glapp i min rätvinkliga axelmotor vid låga hastigheter?
S: På grund av den mekaniska strukturen (konisk växel i ingrepp) har vinkelaxelväxellådor ett litet fysiskt spel. Detta är normalt. Om din applikation kräver extremt hög precision rekommenderar vi att du väljer en planetväxellåda.
F4: Hur beräknar man det slutliga utgående vridmomentet?
A: Enkel uppskattningsformel: Utgående vridmoment ≈ Motorvridmoment × Reduktionsförhållande × Överföringseffektivitet. Obs: Transmissionseffektiviteten för en rätvinklig axel är cirka 85%-90%. Till exempel kommer en 0,2 N·m motor parad med en 50x växellåda att ha ett verkligt vridmoment på ungefär 0,2 × 50 × 0,85 = 8,5 N·m.
F5: Kan utgående axelriktning anpassas?
A: Ja. Vi erbjuder flera riktningsalternativ för utgående axel: R (höger utgående axel), L (vänster utgående axel), D (dubbelsidig utgående axel) och N (hålaxel). Modellen med ihålig axel stöder också centrumdragning, vilket underlättar ledningar för robotskarvar.
